Электродвигатель 5АИ 280 S4 110/1500 IM2001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 110 кВт. Четырёхполюсное исполнение с синхронной частотой 1500 об/мин — самая ходовая группа серии. Обороты подходят большинству промышленных механизмов напрямую. Монтаж по IM2081: опора на четыре лапы с одновременной возможностью фланцевого присоединения. Такое исполнение чаще других берут «про запас» — оно закрывает обе схемы установки. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. В обозначении число 280 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Водоканалы и насосные станции — приводы центробежных насосов
• Металлообрабатывающие и прокатные линии
• Энергетика — вспомогательное оборудование станций
• Химическая и нефтехимическая промышленность
• Деревообрабатывающие комбинаты

Условия эксплуатации и монтажа

• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Высота оси 280 мм — ключевой размер при подборе замены, проверьте его в первую очередь

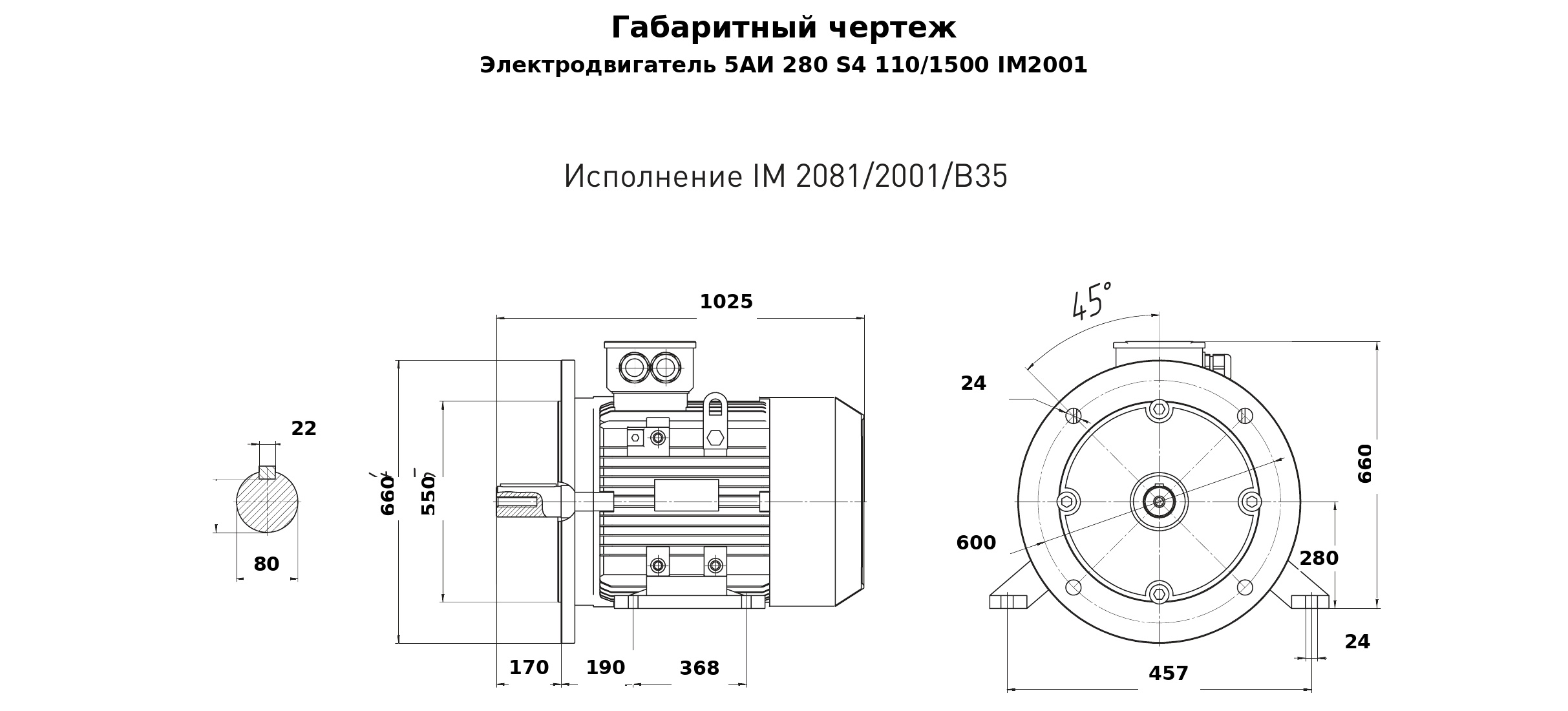

• Массогабаритные данные (680 кг, 660×1025×660 мм) нужны для расчёта фундамента и выбора такелажной схемы
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Двигатель предназначен для привода крупного технологического оборудования. Мощность 110 кВт при синхронной частоте 1500 об/мин рассчитана на магистральные насосы, дымососы, компрессоры и конвейеры.

Преимущества

• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Под 1500 об/мин рассчитано большинство серийных редукторов и насосов — привод собирается без промежуточных звеньев
• Лапно-фланцевое исполнение подходит под две схемы монтажа сразу — одна позиция закрывает больше вариантов установки
• Коэффициент полезного действия 95,3 % при cos φ 0,9 — исходные данные для расчёта сечения кабеля и уставок защиты
• Данные по пуску: ток 6,5 Iн, момент 2,2 Мн — этого хватит для расчёта пусковой аппаратуры
• Общепром — самая массовая группа каталога: дешевле и доступнее крановых МТ, АМТ и частотно-регулируемых АДЧР при равной мощности

Поставка от Электрогидромаша: гарантия производителя, отгрузка со склада, техподдержка при подборе. Сомневаетесь между монтажными исполнениями — опишите узел, подскажем, какое подойдёт.
