Электродвигатель 5АИ 280 М8 75/750 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 75 кВт. Синхронная частота 750 об/мин при восьми полюсах. Тихоходное исполнение серии: крупнее быстроходных аналогов, но работает мягче всех. Исполнение IM1081 — лапы и один цилиндрический конец вала. Классический вариант для установки на раму, салазки или фундаментную плиту, когда передача идёт муфтой или ремнём. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Расшифровка марки: 280 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Вентиляторы главного проветривания и дымососы
• Очистные сооружения — скребковые механизмы
• Дробильно-размольное оборудование
• Гидротехнические сооружения — приводы затворов
• Мешалки и сгустители большого объёма

Условия эксплуатации и монтажа

• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности

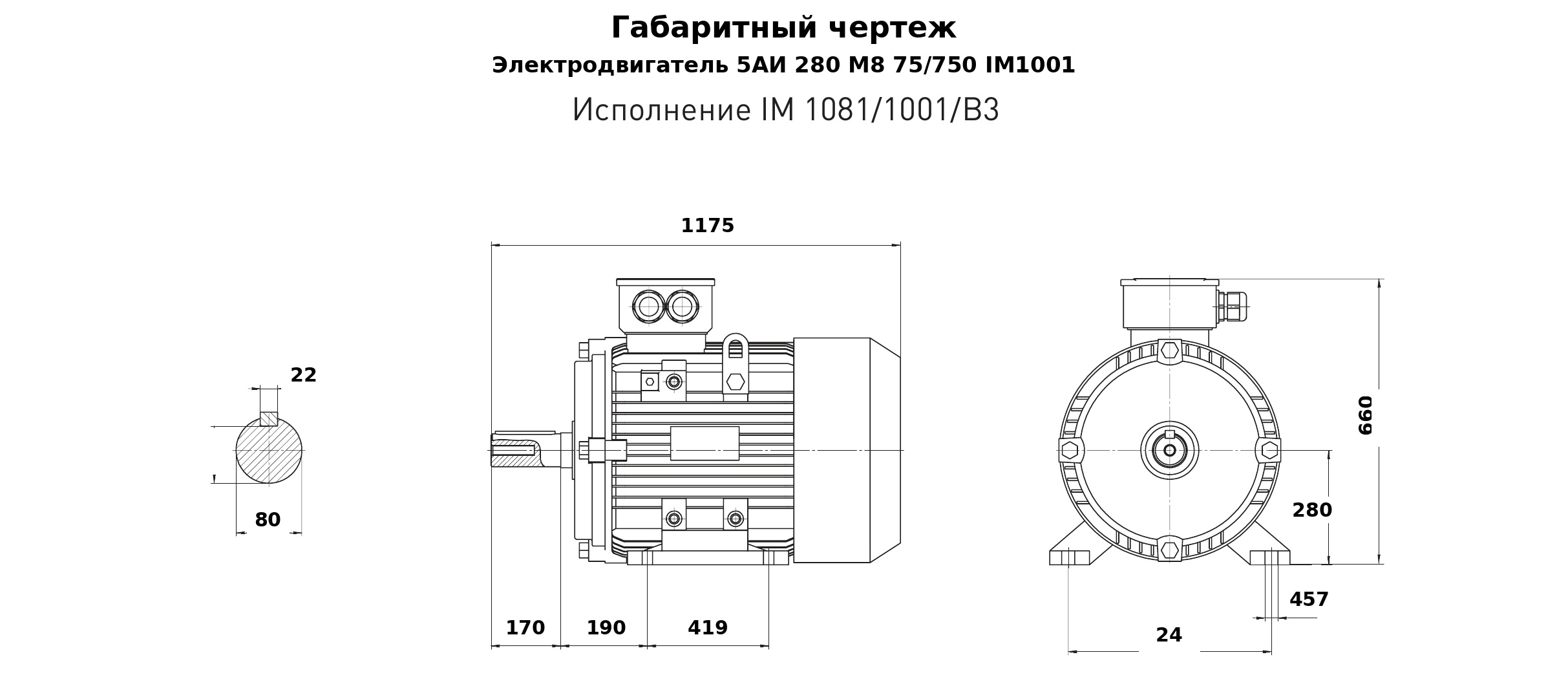

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Высота оси 280 мм — ключевой размер при подборе замены, проверьте его в первую очередь
• Габариты 660×1175×660 мм и масса 790 кг — проверьте грузоподъёмность крана и несущую способность основания
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Двигатель предназначен для привода крупного технологического оборудования. Мощность 75 кВт при синхронной частоте 750 об/мин рассчитана на магистральные насосы, дымососы, компрессоры и конвейеры.

Преимущества

• Прямой привод тихоходной машины без редуктора: меньше узлов, меньше точек обслуживания
• Мягкий пуск и остановка — меньше ударных нагрузок в кинематической цепи
• Установка на лапы допускает регулировку положения при центровке, что упрощает монтаж на существующей раме
• Коэффициент полезного действия 93,8 % при cos φ 0,82 — исходные данные для расчёта сечения кабеля и уставок защиты
• Кратности 6 по току и 1,9 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

В Электрогидромаше двигатель можно купить с гарантией и получить помощь в подборе. Если меняете вышедший из строя агрегат, пришлите его марку — проверим взаимозаменяемость по мощности, оборотам и присоединительным размерам.
