Электродвигатель 5АИ 280 М4 132/1500 IM2001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 132 кВт. Четыре полюса, синхронная частота 1500 об/мин. Универсальное сочетание момента и скорости, закрывающее основную часть общепромышленных приводов. Монтаж по IM2081: опора на четыре лапы с одновременной возможностью фланцевого присоединения. Такое исполнение чаще других берут «про запас» — оно закрывает обе схемы установки. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Расшифровка марки: 280 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Компрессорные и насосные группы предприятий
• Конвейерный транспорт большой протяжённости
• Водоканалы и насосные станции — приводы центробежных насосов
• Цементные и горнообогатительные производства
• Металлообрабатывающие и прокатные линии

Условия эксплуатации и монтажа

• Комбинированное исполнение позволяет вести монтаж по любой из двух схем — выберите ту, что даёт лучшую жёсткость узла
• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Убедитесь, что рама рассчитана на высоту оси вращения 280 мм

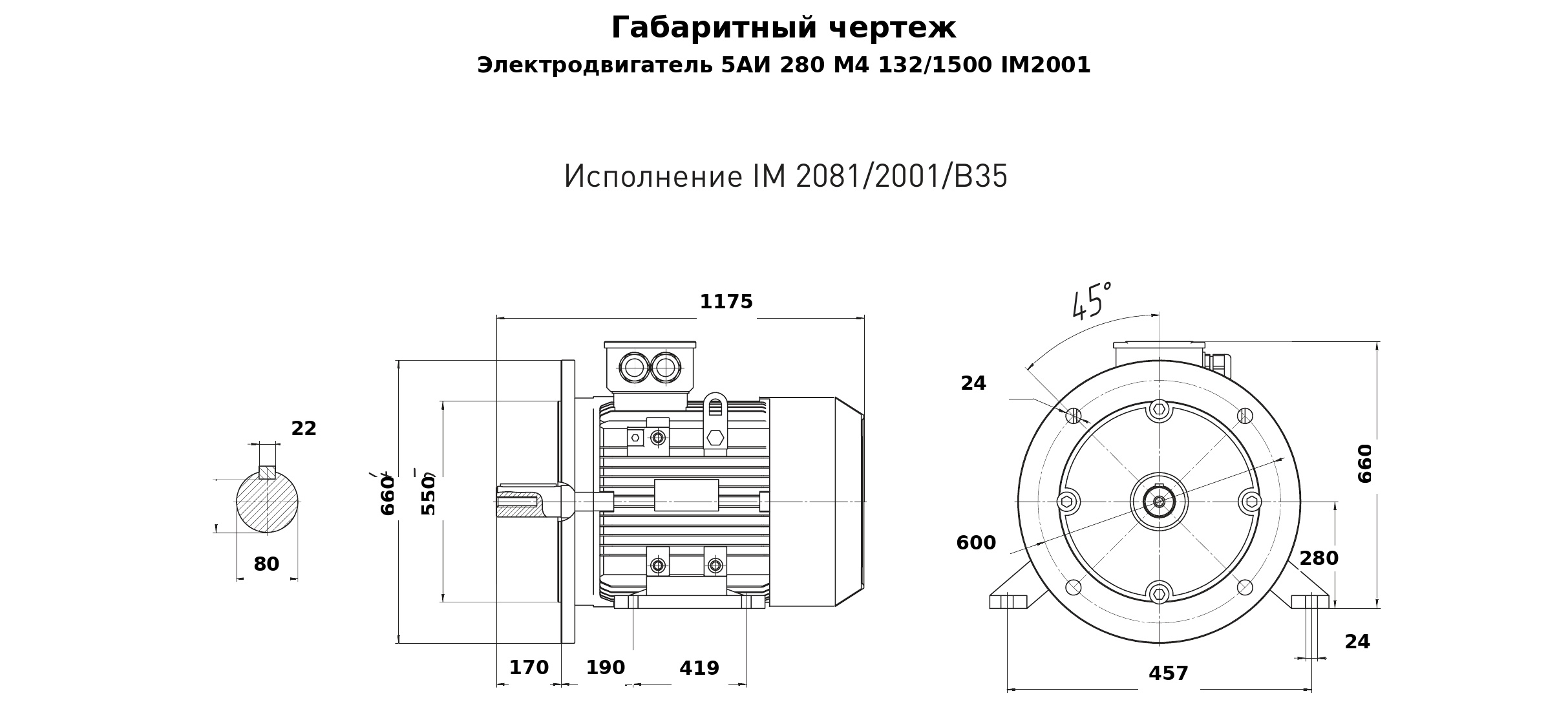

• Вес 780 кг и размеры 660×1175×660 мм требуют подготовленного фундамента и проверенных путей подачи оборудования
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Применяется в составе приводов ответственных агрегатов: насосных станций, дутьевых машин, дробильно-размольного оборудования. Мощность 132 кВт, синхронная частота 1500 об/мин.

Преимущества

• Наиболее массовая группа серии: складская доступность и сроки поставки лучше, чем у редких типоразмеров
• Самая распространённая частота вращения: подбор под существующий механизм обычно не требует пересчёта передачи
• Большой фланец обеспечивает жёсткое соединение с корпусом рабочей машины и упрощает обеспечение соосности при монтаже
• Коэффициент полезного действия 95,5 % при cos φ 0,9 — исходные данные для расчёта сечения кабеля и уставок защиты
• Кратности 6,5 по току и 2,2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Общепром — самая массовая группа каталога: дешевле и доступнее крановых МТ, АМТ и частотно-регулируемых АДЧР при равной мощности

Купить двигатель можно в Электрогидромаше: гарантия производителя, наличие на складе по ходовым позициям, отгрузка по всей России. Поможем сопоставить монтажное исполнение и присоединительные размеры с вашим оборудованием.
