Электродвигатель 5АИ 225 М2 55/3000 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 55 кВт. Два полюса, синхронная частота 3000 об/мин. Самая быстроходная группа серии: мощность снимается с меньшего сердечника, отсюда выигрыш по массе и посадочным размерам. Исполнение IM1081 — лапы и один цилиндрический конец вала. Классический вариант для установки на раму, салазки или фундаментную плиту, когда передача идёт муфтой или ремнём. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Число 225 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Горнообогатительные комбинаты — насосы гидротранспорта
• Компрессорные установки промышленных предприятий
• Насосные станции водоснабжения и водоотведения — магистральные насосы
• Нефтепереработка и химия — циркуляционные и питательные насосы
• Вентиляция большого объёма и дутьевые машины

Условия эксплуатации и монтажа

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности
• Высота оси вращения 225 мм определяет посадочное место: сверьте её с чертежом рамы

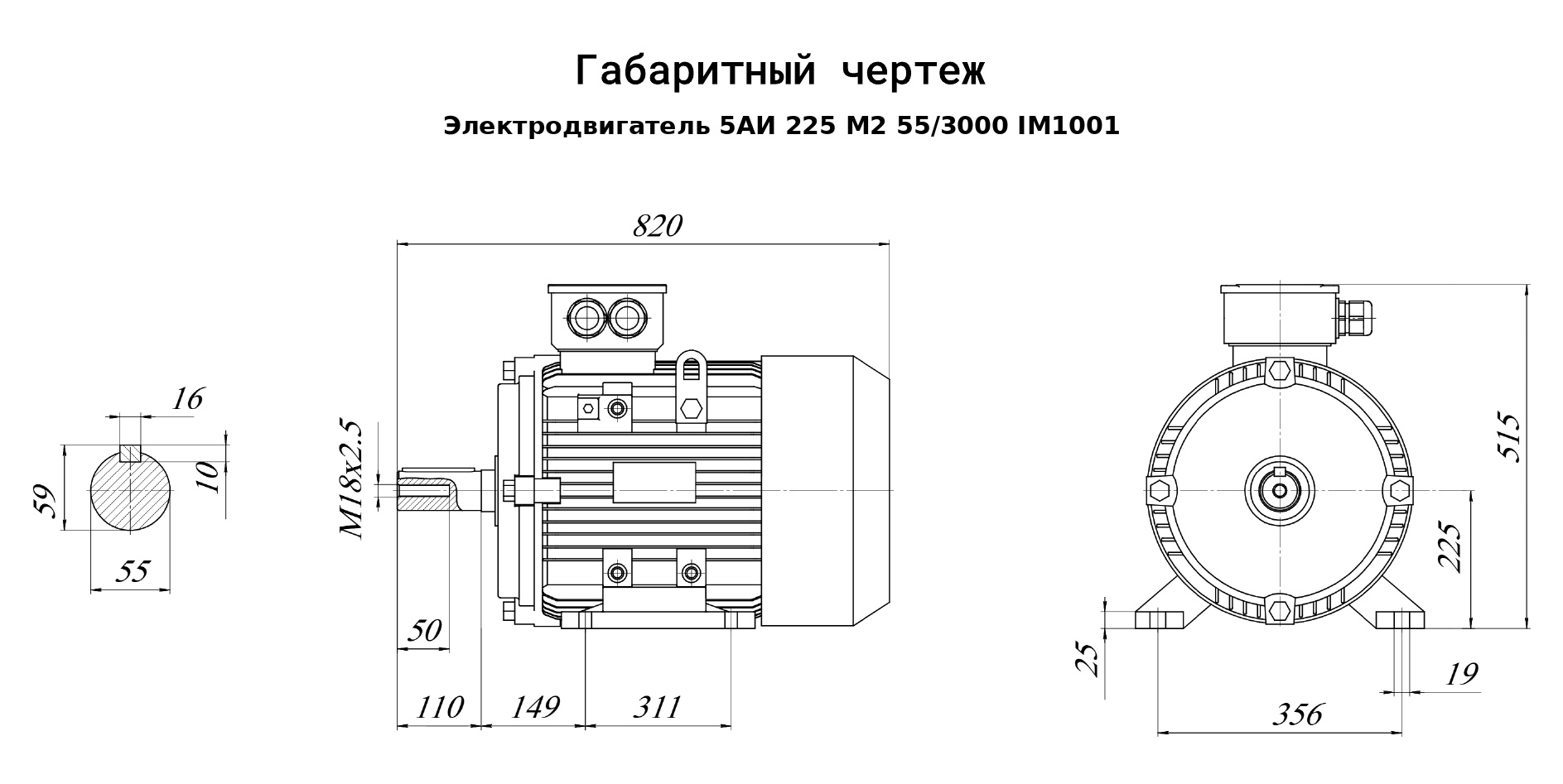

• Габариты 550×820×515 мм и масса 342 кг — проверьте грузоподъёмность крана и несущую способность основания
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Служит приводом крупных стационарных машин. При 55 кВт и 3000 об/мин двигатель работает в составе агрегата, где простой оборудования обходится дороже самого двигателя.

Преимущества

• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Высокие обороты позволяют подключать рабочую машину напрямую, без повышающей передачи
• Установка на лапы допускает регулировку положения при центровке, что упрощает монтаж на существующей раме
• КПД 93,5 % и cos φ 0,91 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Кратности 7,5 по току и 2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Общепром — самая массовая группа каталога: дешевле и доступнее крановых МТ, АМТ и частотно-регулируемых АДЧР при равной мощности

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
