Электродвигатель 5АИ 200 М6 22/1000 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 22 кВт. Шесть полюсов, 1000 об/мин. Тихоходная группа серии: двигатель крупнее быстроходного аналога равной мощности, но работает мягче и меньше нагружает подшипники. Монтаж по IM1081: двигатель ставится на лапы, вал выходит с одной стороны. Такой вариант проще всего центровать на существующей раме и обслуживать без демонтажа рабочей машины. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. В обозначении число 200 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Магистральные конвейеры и транспортные системы
• Горнодобывающая отрасль — питатели, грохоты, конвейеры
• Сельхозпереработка — сушильные и зерновые комплексы
• Цементное производство — приводы вращающихся агрегатов
• Целлюлозно-бумажная промышленность

Условия эксплуатации и монтажа

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении
• Высота оси вращения 200 мм — проверьте совпадение с посадочным местом заменяемого двигателя

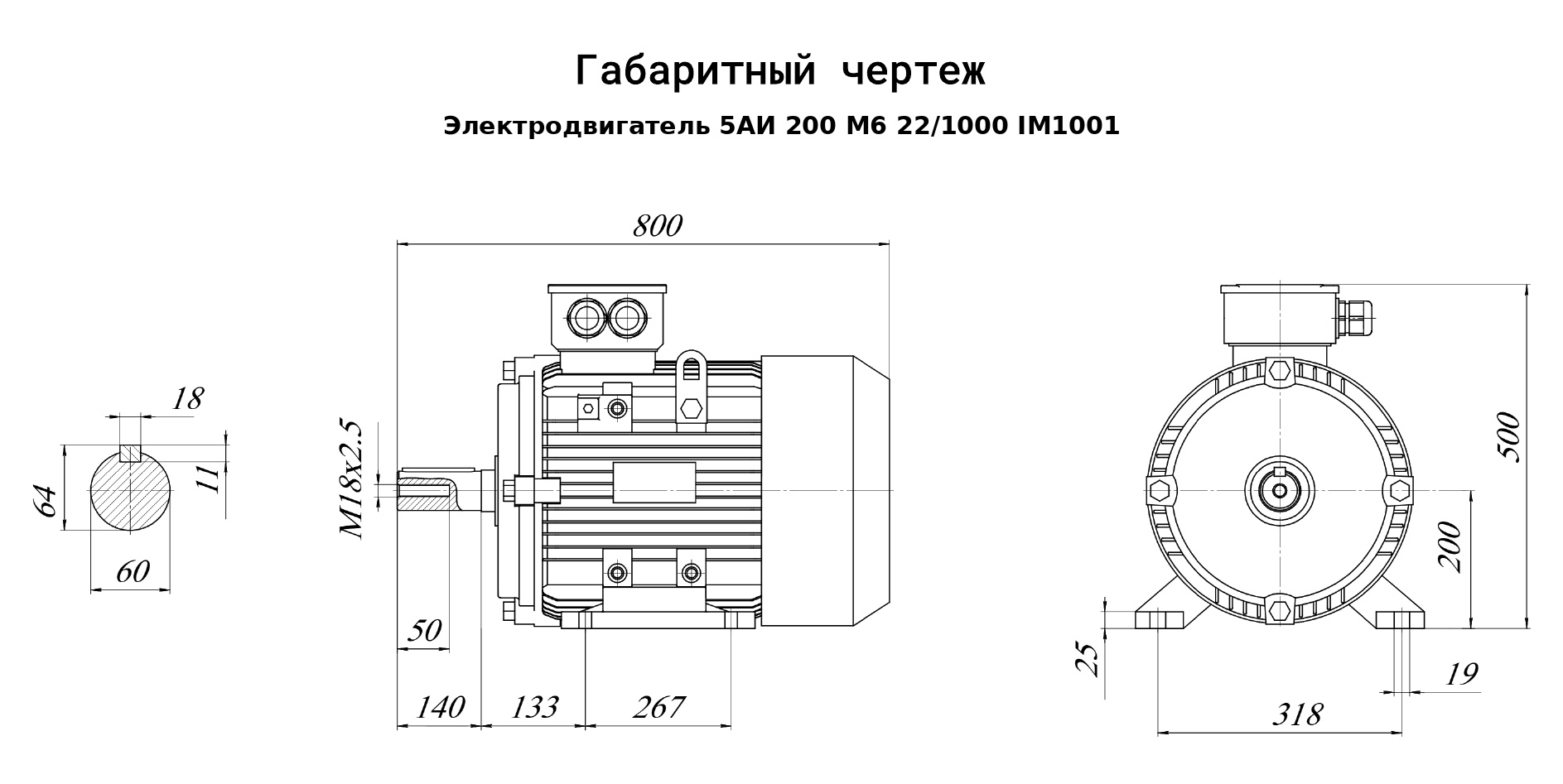

• Габариты 500×800×450 мм и масса 225 кг — исходные данные для компоновки узла и выбора такелажа
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Используется в приводах магистрального и цехового оборудования большой мощности. Параметры 22 кВт и 1000 об/мин определяют схему пуска и требования к сети.

Преимущества

• Тихоходный привод часто позволяет обойтись без редуктора и убрать одно звено из кинематики
• Меньшая скорость вращения — меньше требований к балансировке рабочего органа
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• КПД 90 % и cos φ 0,84 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Пусковой ток превышает номинальный в 6,5 раза, пусковой момент — в 2: по этим цифрам проверяется возможность прямого пуска
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных

Электрогидромаш — прямые поставки электродвигателей общепромышленного назначения. Гарантия, склад, техническая поддержка на этапе подбора. Пришлите марку заменяемого двигателя — подберём аналог и проверим совпадение установочных размеров.
