Электродвигатель 5АИ 200 L8 22/750 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 22 кВт. Исполнение на восемь полюсов, 750 об/мин синхронной частоты. Нижняя граница по оборотам для серийных асинхронных машин этой серии. IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Расшифровка марки: 200 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Дробильно-размольное оборудование
• Приводы сушильных и охладительных барабанов
• Вентиляторы главного проветривания и дымососы
• Мешалки и сгустители большого объёма
• Элеваторное и складское оборудование

Условия эксплуатации и монтажа

• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности
• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении
• Убедитесь, что рама рассчитана на высоту оси вращения 200 мм

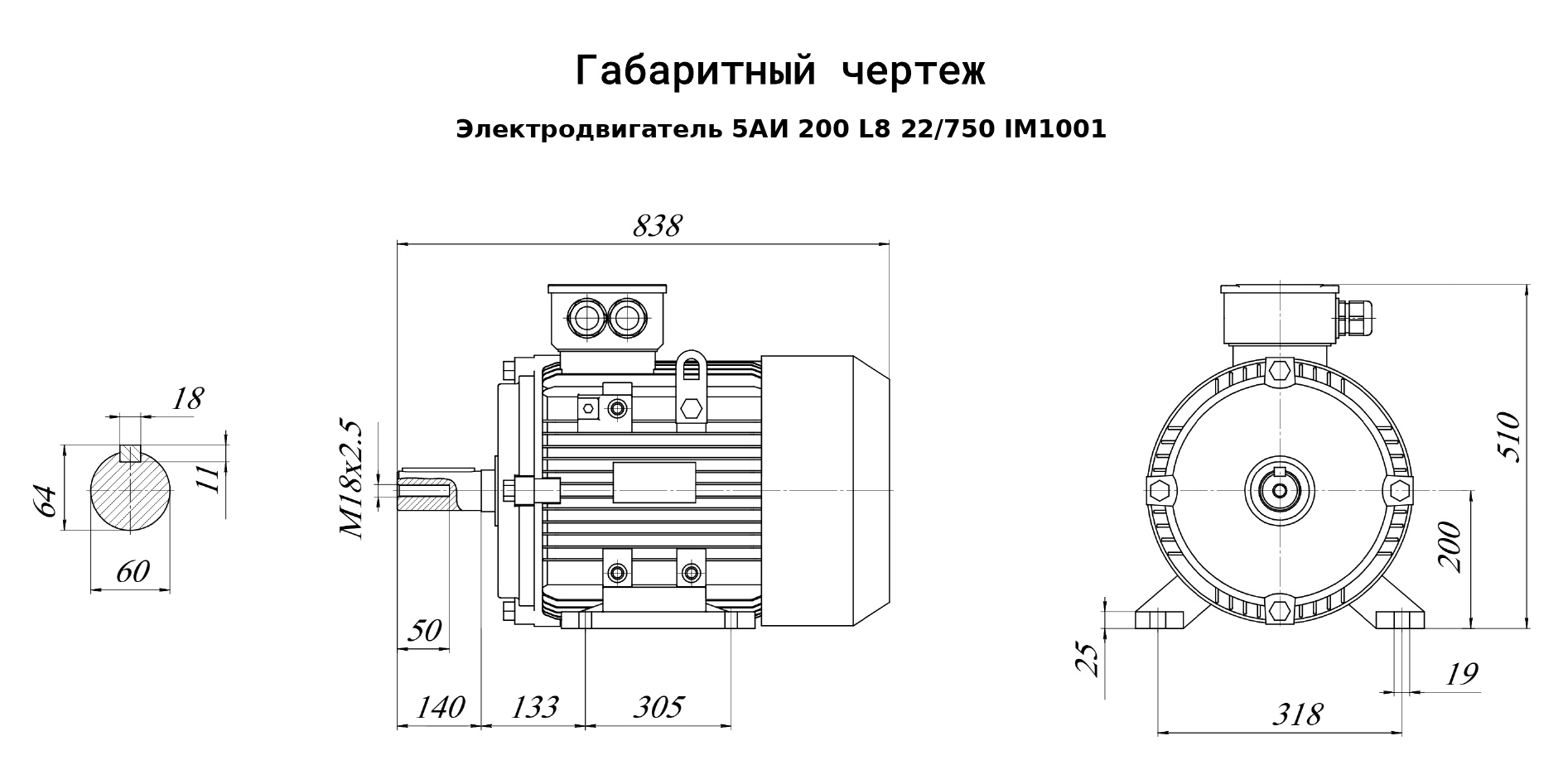

• Масса 267 кг, габариты 500×838×450 мм — для монтажа потребуется грузоподъёмная техника и фундамент под расчётную нагрузку
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Применяется в составе приводов ответственных агрегатов: насосных станций, дутьевых машин, дробильно-размольного оборудования. Мощность 22 кВт, синхронная частота 750 об/мин.

Преимущества

• Мягкий пуск и остановка — меньше ударных нагрузок в кинематической цепи
• Минимальная частота вращения в серии — наименьший уровень шума и наибольший ресурс подшипников
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• По паспорту КПД 90 %, cos φ 0,81 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Данные по пуску: ток 6 Iн, момент 2 Мн — этого хватит для расчёта пусковой аппаратуры
• Общепромышленное исполнение: базовая серия без специализации под крановые (МТ, АМТ) или частотно-регулируемые (АДЧР) приводы — доступнее специализированных при типовых задачах

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
