Электродвигатель 5АИ 200 L4 45/1500 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 45 кВт. Четыре полюса, синхронная частота 1500 об/мин. Универсальное сочетание момента и скорости, закрывающее основную часть общепромышленных приводов. IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Число 200 соответствует высоте оси вращения в миллиметрах; полюсность зашифрована цифрой после буквенного индекса.

Отрасли применения

• Водоканалы и насосные станции — приводы центробежных насосов
• Химическая и нефтехимическая промышленность
• Энергетика — вспомогательное оборудование станций
• Цементные и горнообогатительные производства
• Металлообрабатывающие и прокатные линии

Условия эксплуатации и монтажа

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности

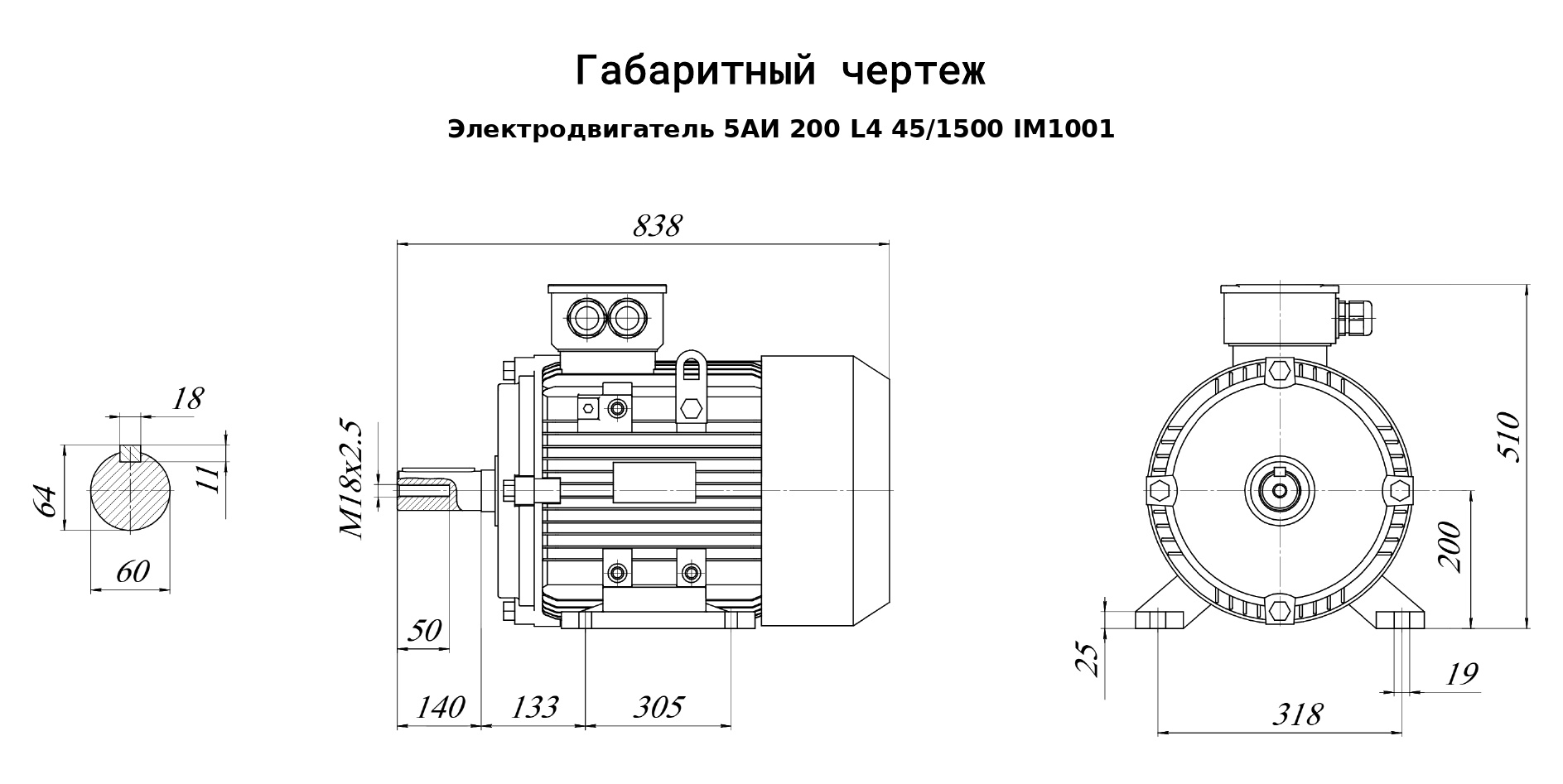

• Высота оси вращения 200 мм определяет посадочное место: сверьте её с чертежом рамы
• При массе 260 кг двигатель монтируется краном; габариты 500×838×450 мм заложите в компоновку машинного зала
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Применяется в составе приводов ответственных агрегатов: насосных станций, дутьевых машин, дробильно-размольного оборудования. Мощность 45 кВт, синхронная частота 1500 об/мин.

Преимущества

• Самая распространённая частота вращения: подбор под существующий механизм обычно не требует пересчёта передачи
• Под 1500 об/мин рассчитано большинство серийных редукторов и насосов — привод собирается без промежуточных звеньев
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• Заявленный КПД 92,5 % и коэффициент мощности 0,89 позволяют оценить реальное потребление до покупки
• Данные по пуску: ток 7,5 Iн, момент 2,2 Мн — этого хватит для расчёта пусковой аппаратуры
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

Купить двигатель можно в Электрогидромаше: гарантия производителя, наличие на складе по ходовым позициям, отгрузка по всей России. Поможем сопоставить монтажное исполнение и присоединительные размеры с вашим оборудованием.
