Электродвигатель 5АИ 180 М6 18,5/1000 IM2001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 18,5 кВт. Синхронная частота вращения 1000 об/мин при шести полюсах. Такое исполнение выбирают для тихоходных приводов, когда требуется пониженная частота вращения. Монтаж по IM2081: опора на четыре лапы с одновременной возможностью фланцевого присоединения. Такое исполнение чаще других берут «про запас» — оно закрывает обе схемы установки. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. В обозначении число 180 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Сельское хозяйство — приводы транспортёров и раздатчиков
• Коммунальное хозяйство — насосное оборудование
• Химическая промышленность — мешалки, реакторные приводы
• Текстильное оборудование
• Вентиляция и дымоудаление — вентиляторы, дымососы

Условия эксплуатации и монтажа

• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• Комбинированное исполнение позволяет вести монтаж по любой из двух схем — выберите ту, что даёт лучшую жёсткость узла
• Посадочная высота оси вращения — 180 мм; при замене штатного агрегата этот размер должен совпасть

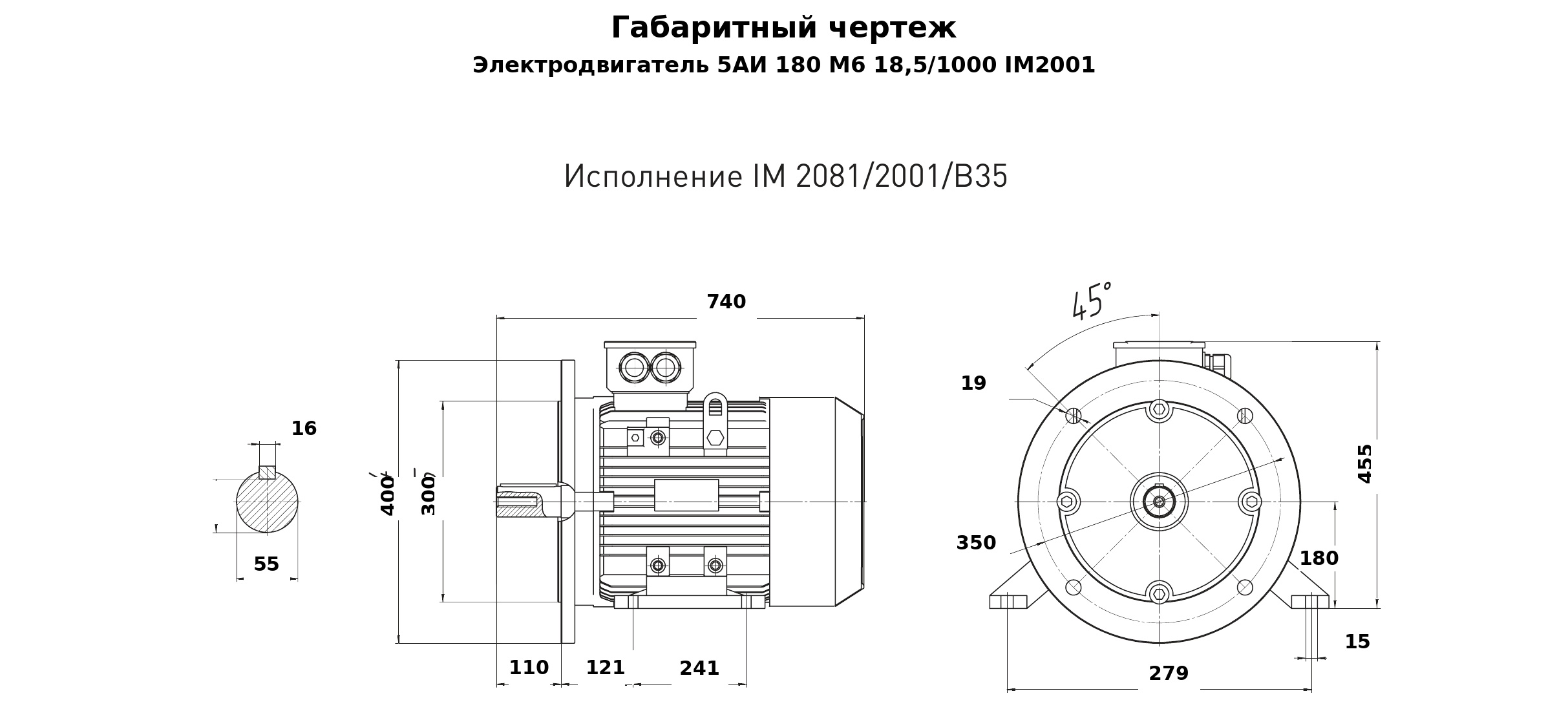

• Массогабаритные данные (170 кг, 460×740×400 мм) нужны для проверки, встанет ли двигатель в имеющееся место
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Задача двигателя — обеспечить вращение рабочего органа машины средней мощности. Параметры 18,5 кВт и 1000 об/мин определяют требования к пусковой аппаратуре и питающей линии.

Преимущества

• Тихоходный привод часто позволяет обойтись без редуктора и убрать одно звено из кинематики
• Пониженная частота вращения способствует снижению шума и износа подшипникового узла по сравнению с быстроходными исполнениями равной мощности
• Лапно-фланцевое исполнение подходит под две схемы монтажа сразу — одна позиция закрывает больше вариантов установки
• Коэффициент полезного действия 89 % при cos φ 0,85 — исходные данные для расчёта сечения кабеля и уставок защиты
• Пусковой ток превышает номинальный в 6,5 раза, пусковой момент — в 2: по этим цифрам проверяется возможность прямого пуска
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

В Электрогидромаше двигатель можно купить с гарантией и получить помощь в подборе. Если меняете вышедший из строя агрегат, пришлите его марку — проверим взаимозаменяемость по мощности, оборотам и присоединительным размерам.
