Электродвигатель 5АИ 180 М4 30/1500 IM1002

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 30 кВт. Синхронная частота 1500 об/мин при четырёх полюсах — компромисс между быстроходными и тихоходными исполнениями: умеренный шум при сохранении компактности. По монтажной схеме это IM1082 — лапное исполнение с двусторонним выходом вала. Редкий вариант, который заказывают под конкретную кинематику. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Расшифровка марки: 180 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Металлообрабатывающие и прокатные линии
• Промышленная вентиляция и системы аспирации
• Цементные и горнообогатительные производства
• Химическая и нефтехимическая промышленность
• Деревообрабатывающие комбинаты

Условия эксплуатации и монтажа

• Второй конец вала должен оставаться доступным — предусмотрите зазор за двигателем при компоновке
• Уточните диаметр и длину обоих концов вала: они могут отличаться друг от друга
• Высота оси 180 мм — ключевой размер при подборе замены, проверьте его в первую очередь

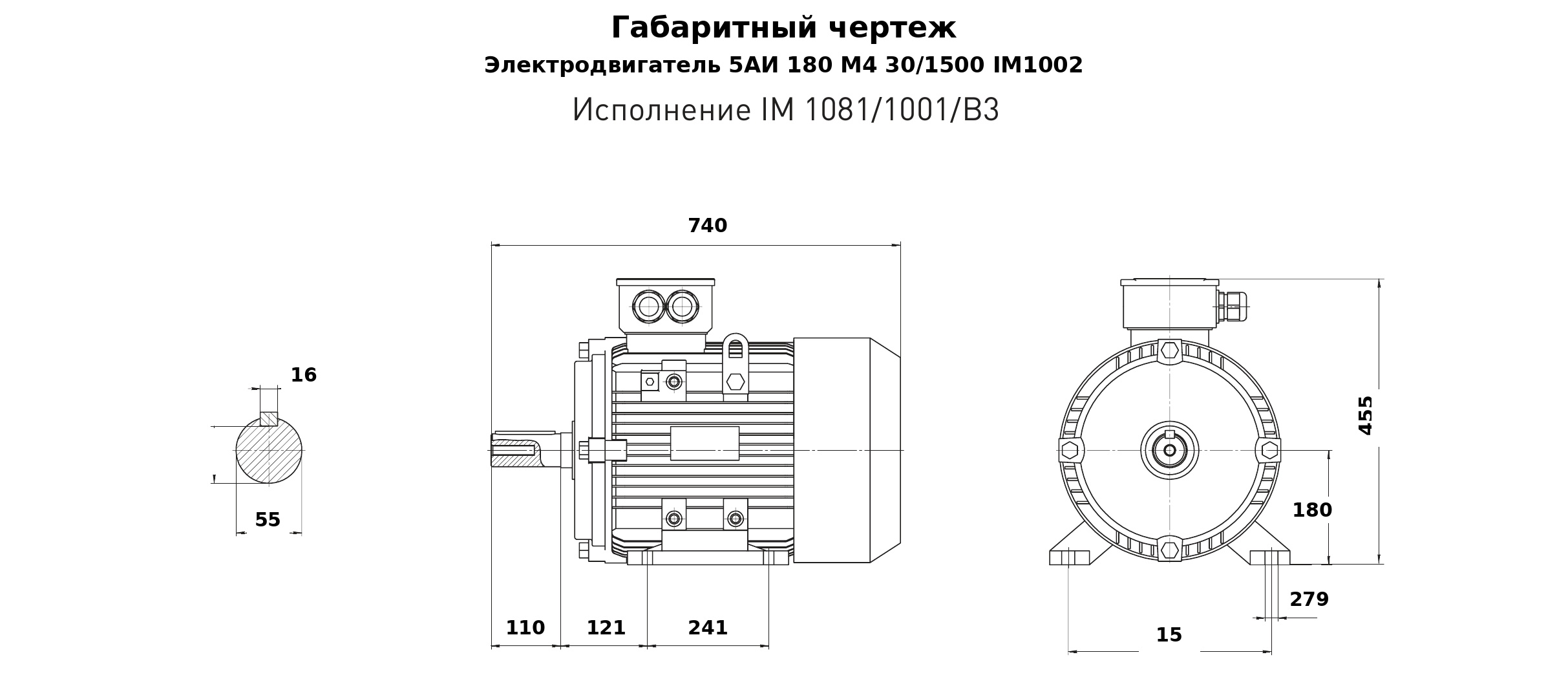

• Масса 190 кг, габариты 355×740×455 мм — учитывайте при расчёте рамы и подъёмных работ
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Используется в приводах магистрального и цехового оборудования большой мощности. Параметры 30 кВт и 1500 об/мин определяют схему пуска и требования к сети.

Преимущества

• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Наиболее массовая группа серии: складская доступность и сроки поставки лучше, чем у редких типоразмеров
• Двусторонний выход вала позволяет приводить два механизма от одного двигателя, если суммарная нагрузка укладывается в номинал
• По паспорту КПД 90,7 %, cos φ 0,85 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Пусковые характеристики указаны в паспорте (7,1 по току, 2 по моменту) — не придётся запрашивать их у завода
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
