Электродвигатель 5АИ 180 М2 30/3000 IM2001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 30 кВт. Двухполюсная машина с синхронной частотой 3000 об/мин. Высокие обороты позволяют отказаться от повышающей передачи между двигателем и рабочим органом. По монтажу это IM2081 — лапно-фланцевое исполнение с большим фланцем. Двигатель встаёт как на раму, так и напрямую к корпусу приводимого агрегата. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Число 180 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Горнообогатительные комбинаты — насосы гидротранспорта
• Нефтепереработка и химия — циркуляционные и питательные насосы
• Насосные станции водоснабжения и водоотведения — магистральные насосы
• Энергетика — насосное оборудование котельных и ТЭЦ
• Судовые и портовые энергетические установки

Условия эксплуатации и монтажа

• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Комбинированное исполнение позволяет вести монтаж по любой из двух схем — выберите ту, что даёт лучшую жёсткость узла
• Высота оси 180 мм — ключевой размер при подборе замены, проверьте его в первую очередь

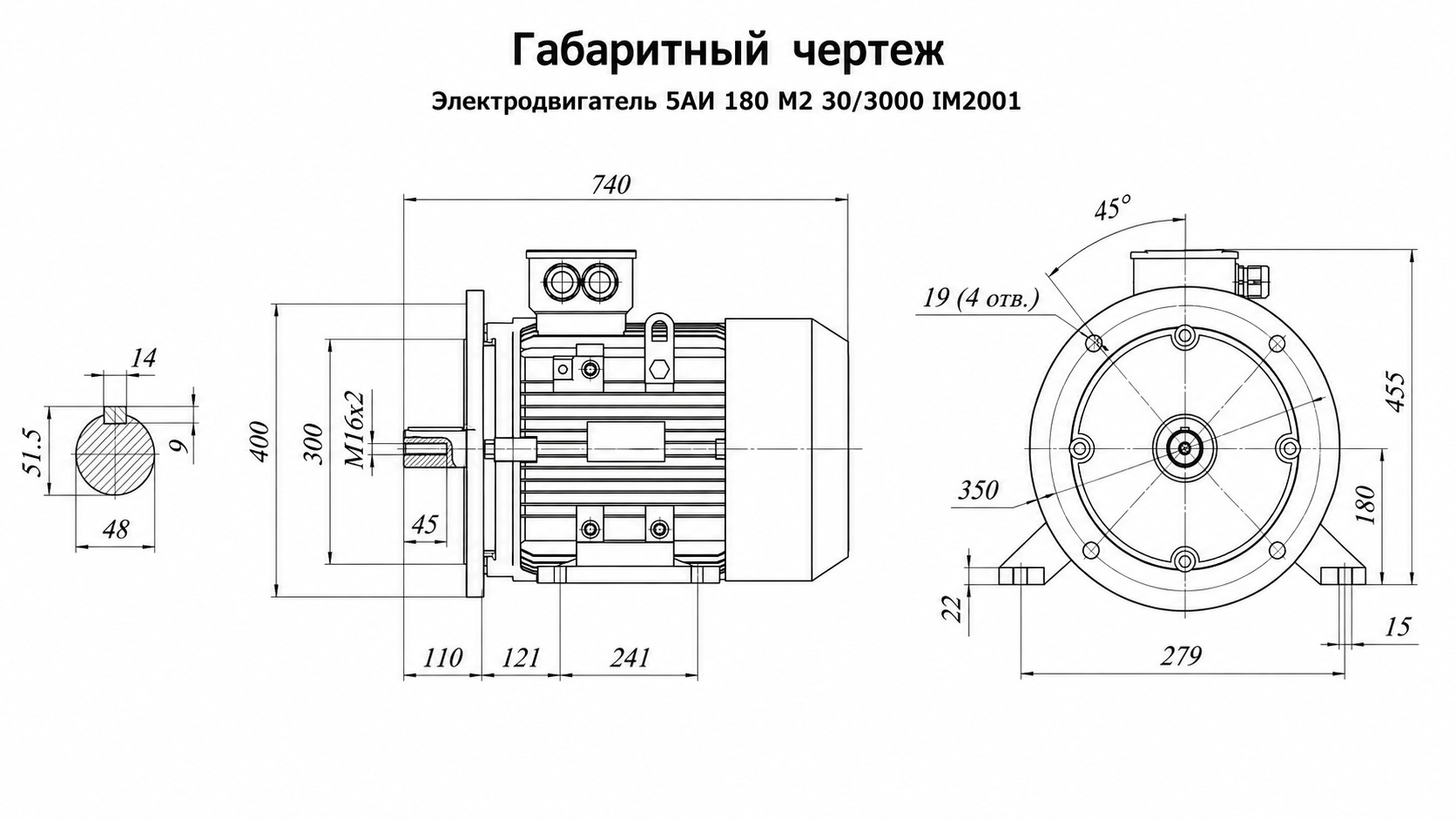

• Масса 180 кг, габариты 460×740×400 мм — учитывайте при расчёте рамы и подъёмных работ
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Применяется в составе приводов ответственных агрегатов: насосных станций, дутьевых машин, дробильно-размольного оборудования. Мощность 30 кВт, синхронная частота 3000 об/мин.

Преимущества

• Высокие обороты позволяют подключать рабочую машину напрямую, без повышающей передачи
• Быстроходное исполнение выгоднее по цене за киловатт, чем тихоходные аналоги той же мощности
• Лапно-фланцевое исполнение подходит под две схемы монтажа сразу — одна позиция закрывает больше вариантов установки
• Коэффициент полезного действия 92 % при cos φ 0,9 — исходные данные для расчёта сечения кабеля и уставок защиты
• Пусковые характеристики указаны в паспорте (7,5 по току, 2 по моменту) — не придётся запрашивать их у завода
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных

Электрогидромаш поставляет общепромышленные электродвигатели с гарантией и складским наличием по ходовым позициям. Инженеры помогут выбрать между исполнениями и проверят, встанет ли двигатель на существующее место.
