Электродвигатель 5АИ 160 S8 7,6/750 IM2001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 7,5 кВт. Восьмиполюсная машина, 750 об/мин. Минимальная скорость в серии при питании от сети 50 Гц. Исполнение IM2081 сочетает лапы и большой присоединительный фланец. Комбинированный монтаж позволяет и опереть двигатель на раму, и состыковать его с корпусом рабочей машины. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Расшифровка марки: 160 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Транспортёры, элеваторы, тихоходные конвейеры
• Складская механизация
• Вентиляция большого сечения — низкооборотные вентиляторы
• Деревообрабатывающие линии — подача и накопители
• Дробильно-сортировочные линии

Условия эксплуатации и монтажа

• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма

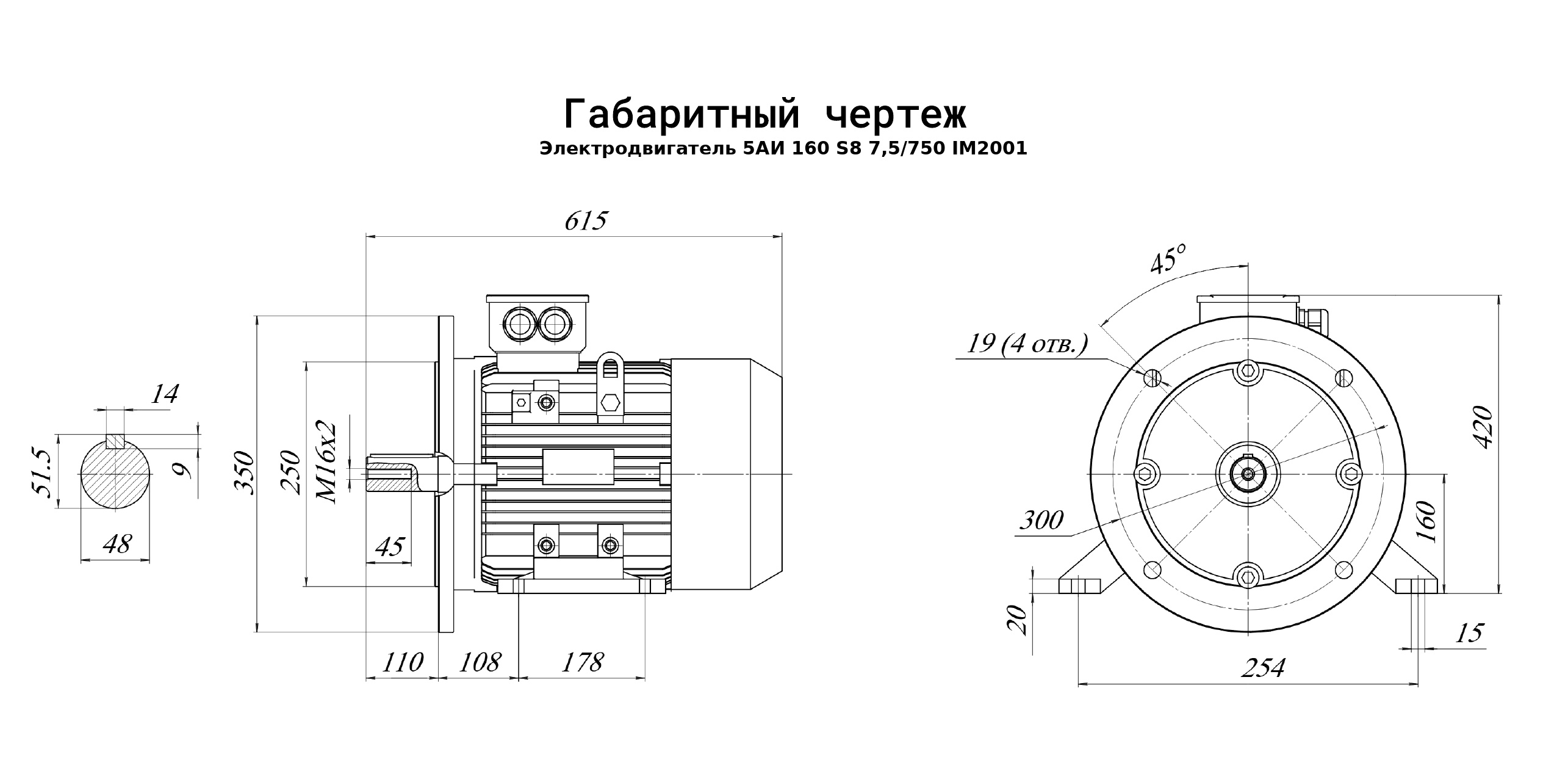

• Высота оси вращения 160 мм определяет посадочное место: сверьте её с чертежом рамы
• Масса 125 кг; габаритные размеры по этой позиции уточняйте при заказе
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Используется как основной приводной двигатель технологических линий. При 7,5 кВт и 750 об/мин он рассчитан на продолжительную работу с постоянной нагрузкой.

Преимущества

• Мягкий пуск и остановка — меньше ударных нагрузок в кинематической цепи
• Минимальная частота вращения в серии — наименьший уровень шума и наибольший ресурс подшипников
• Большой фланец обеспечивает жёсткое соединение с корпусом рабочей машины и упрощает обеспечение соосности при монтаже
• Коэффициент полезного действия 85 % при cos φ 0,75 — исходные данные для расчёта сечения кабеля и уставок защиты
• Пусковой ток превышает номинальный в 5,5 раза, пусковой момент — в 1,6: по этим цифрам проверяется возможность прямого пуска
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

Купить двигатель можно в Электрогидромаше: гарантия производителя, наличие на складе по ходовым позициям, отгрузка по всей России. Поможем сопоставить монтажное исполнение и присоединительные размеры с вашим оборудованием.
