Электродвигатель 5АИ 160 S6 11/1000 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 11 кВт. Исполнение на шесть полюсов, 1000 об/мин синхронной частоты. Промежуточная ступень между универсальными 1500 и самыми тихоходными 750 об/мин. Монтаж по IM1081: двигатель ставится на лапы, вал выходит с одной стороны. Такой вариант проще всего центровать на существующей раме и обслуживать без демонтажа рабочей машины. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Цифра 160 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Химическая промышленность — мешалки, реакторные приводы
• Пищевые производства — смесители, тестомесильные машины
• Текстильное оборудование
• Сельское хозяйство — приводы транспортёров и раздатчиков
• Горнодобывающая отрасль — питатели и грохоты малой мощности

Условия эксплуатации и монтажа

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности
• Высота оси 160 мм — ключевой размер при подборе замены, проверьте его в первую очередь

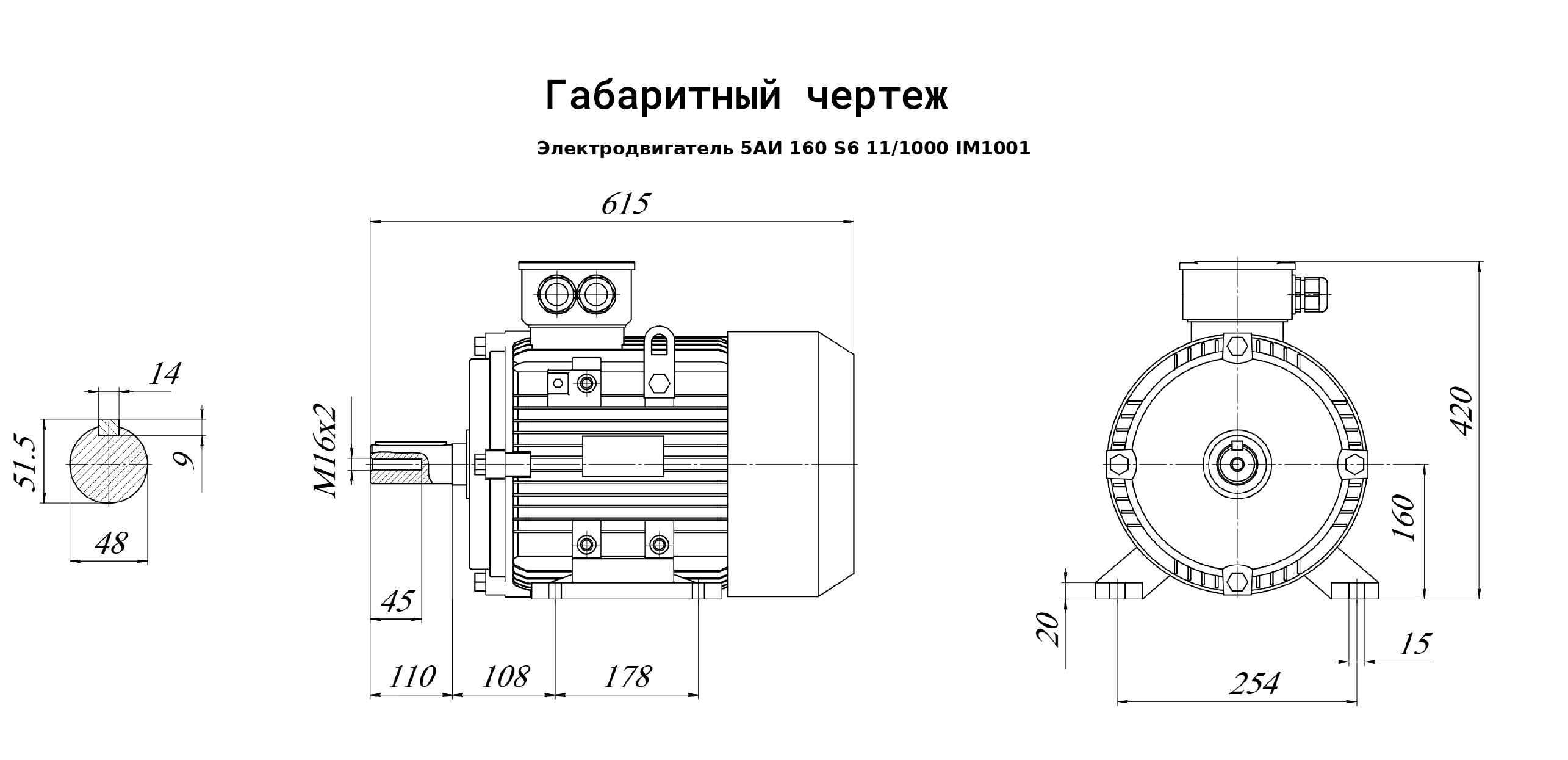

• Вес 126 кг, размеры 320×615×420 мм: заложите эти цифры в расчёт опорной конструкции
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Применяется в составе приводов промышленного и коммунального оборудования. 11 кВт и 1000 об/мин определяют, какие механизмы можно подключить напрямую, без промежуточной передачи.

Преимущества

• Пониженная частота вращения способствует снижению шума и износа подшипникового узла по сравнению с быстроходными исполнениями равной мощности
• Меньшая скорость вращения — меньше требований к балансировке рабочего органа
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• КПД 88,7 % и cos φ 0,79 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Кратности 7,4 по току и 2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Общепром — самая массовая группа каталога: дешевле и доступнее крановых МТ, АМТ и частотно-регулируемых АДЧР при равной мощности

В Электрогидромаше двигатель можно купить с гарантией и получить помощь в подборе. Если меняете вышедший из строя агрегат, пришлите его марку — проверим взаимозаменяемость по мощности, оборотам и присоединительным размерам.
