Электродвигатель 5АИ 160 М2 18,5/3000 IM2001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 18,5 кВт. Двухполюсное исполнение даёт синхронную частоту 3000 об/мин — наибольшую в серии. При равной мощности такой двигатель компактнее и легче тихоходных аналогов. Исполнение IM2081 сочетает лапы и большой присоединительный фланец. Комбинированный монтаж позволяет и опереть двигатель на раму, и состыковать его с корпусом рабочей машины. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Цифра 160 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Полиграфия и упаковочные линии
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Судовое и портовое оборудование малой мощности
• Химические производства — приводы циркуляционных насосов
• Компрессорное оборудование

Условия эксплуатации и монтажа

• Перед заказом сверьте диаметр окружности центров отверстий фланца с ответной частью механизма
• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Посадочная высота оси вращения — 160 мм; при замене штатного агрегата этот размер должен совпасть

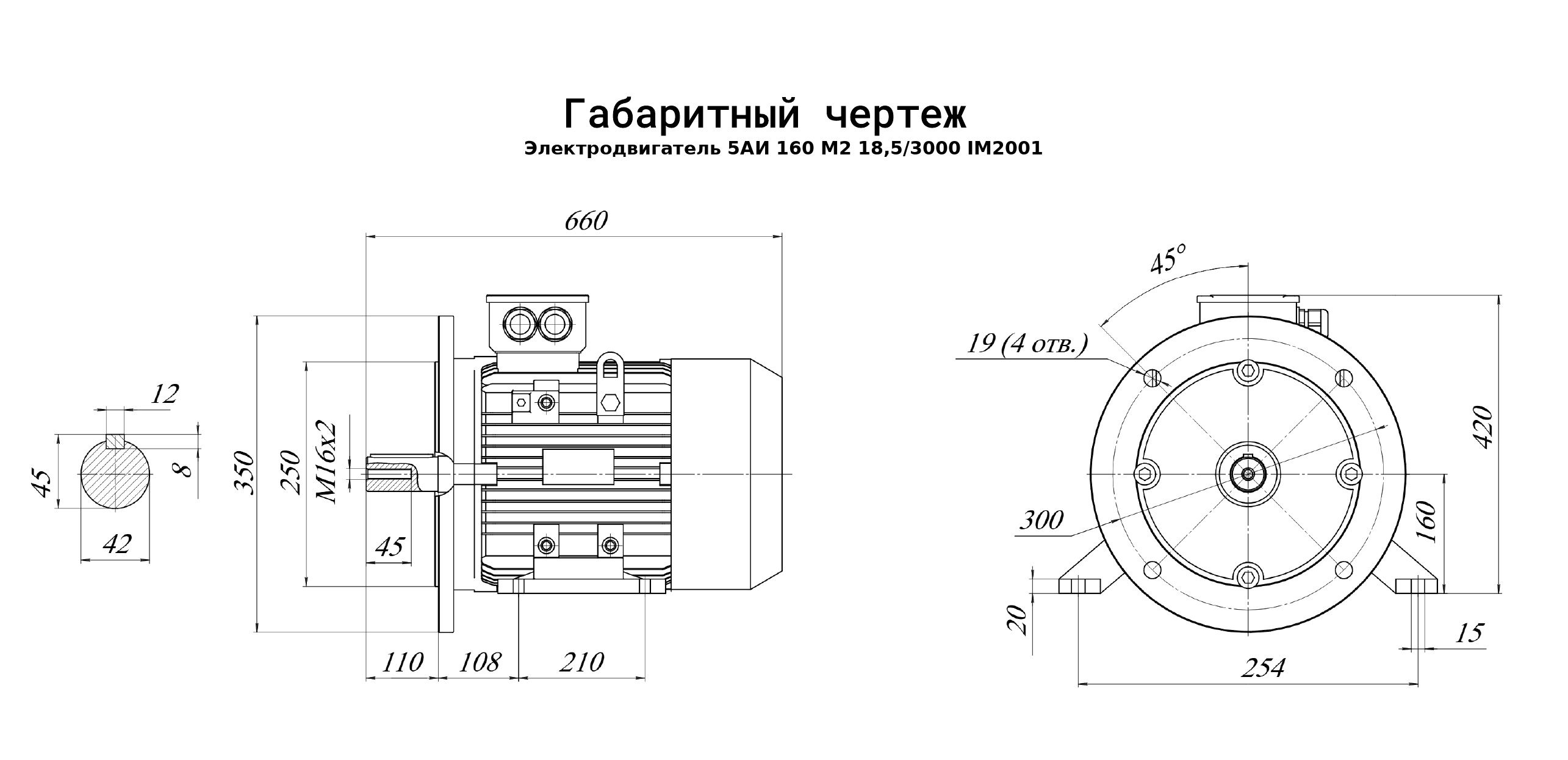

• Массогабаритные данные (112 кг, 410×660×350 мм) нужны для проверки, встанет ли двигатель в имеющееся место
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Задача двигателя — обеспечить вращение рабочего органа машины средней мощности. Параметры 18,5 кВт и 3000 об/мин определяют требования к пусковой аппаратуре и питающей линии.

Преимущества

• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Быстроходное исполнение выгоднее по цене за киловатт, чем тихоходные аналоги той же мощности
• Лапно-фланцевое исполнение подходит под две схемы монтажа сразу — одна позиция закрывает больше вариантов установки
• Энергетические показатели известны заранее: КПД 90 %, коэффициент мощности 0,88
• Кратность пускового тока 7,5 и пускового момента 2,2 — данные для проверки, потянет ли сеть прямой пуск
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

Заказать двигатель в Электрогидромаше: гарантия завода, отгрузка со склада по популярным позициям, доставка в регионы. Не уверены в монтажном исполнении — отправьте фото шильдика или чертёж посадочного места, мы сверим размеры.
