Электродвигатель 5АИ 160 М2 18,5/3000 IM1001

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 18,5 кВт. Число полюсов — два, синхронная частота 3000 об/мин. Это верхняя граница по оборотам для асинхронных машин при питании от сети 50 Гц. Монтаж по IM1081: двигатель ставится на лапы, вал выходит с одной стороны. Такой вариант проще всего центровать на существующей раме и обслуживать без демонтажа рабочей машины. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Число 160 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Металлообработка — шлифовальные и заточные станки
• Судовое и портовое оборудование малой мощности
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Химические производства — приводы циркуляционных насосов
• Полиграфия и упаковочные линии

Условия эксплуатации и монтажа

• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении
• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности

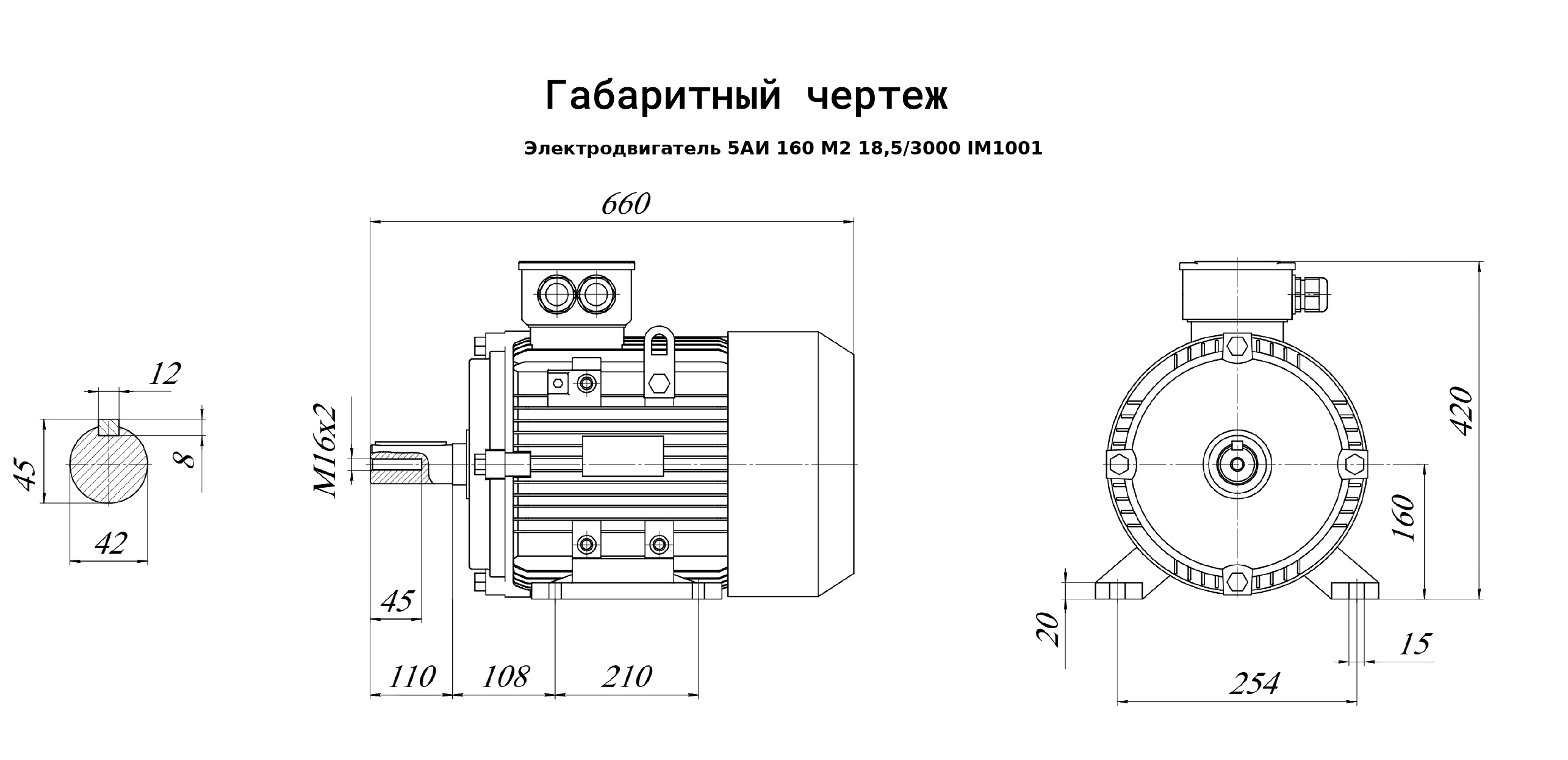

• Высота оси вращения 160 мм — проверьте совпадение с посадочным местом заменяемого двигателя
• При массе 112 кг и габаритах 410×660×350 мм двигатель монтируется без специальной подъёмной техники, но раму нужно проверить на нагрузку
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Двигатель служит приводом промышленного оборудования средней мощности. Сочетание 18,5 кВт и синхронной частоты 3000 об/мин закрывает основной парк насосов, вентиляторов и конвейеров на производстве.

Преимущества

• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Высокие обороты позволяют подключать рабочую машину напрямую, без повышающей передачи
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• По паспорту КПД 90 %, cos φ 0,88 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Пусковые характеристики указаны в паспорте (7,5 по току, 2,2 по моменту) — не придётся запрашивать их у завода
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

Электрогидромаш — прямые поставки электродвигателей общепромышленного назначения. Гарантия, склад, техническая поддержка на этапе подбора. Пришлите марку заменяемого двигателя — подберём аналог и проверим совпадение установочных размеров.
