Электродвигатель 5АИ 132 S6 5,5/1000 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 5,5 кВт. Синхронная частота вращения 1000 об/мин при шести полюсах. Такое исполнение выбирают для тихоходных приводов, когда требуется пониженная частота вращения. IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Расшифровка марки: 132 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Вентиляция и дымоудаление — вентиляторы, дымососы
• Деревообработка — тихоходные подающие механизмы
• Коммунальное хозяйство — насосное оборудование
• Сельское хозяйство — приводы транспортёров и раздатчиков
• Химическая промышленность — мешалки, реакторные приводы

Условия эксплуатации и монтажа

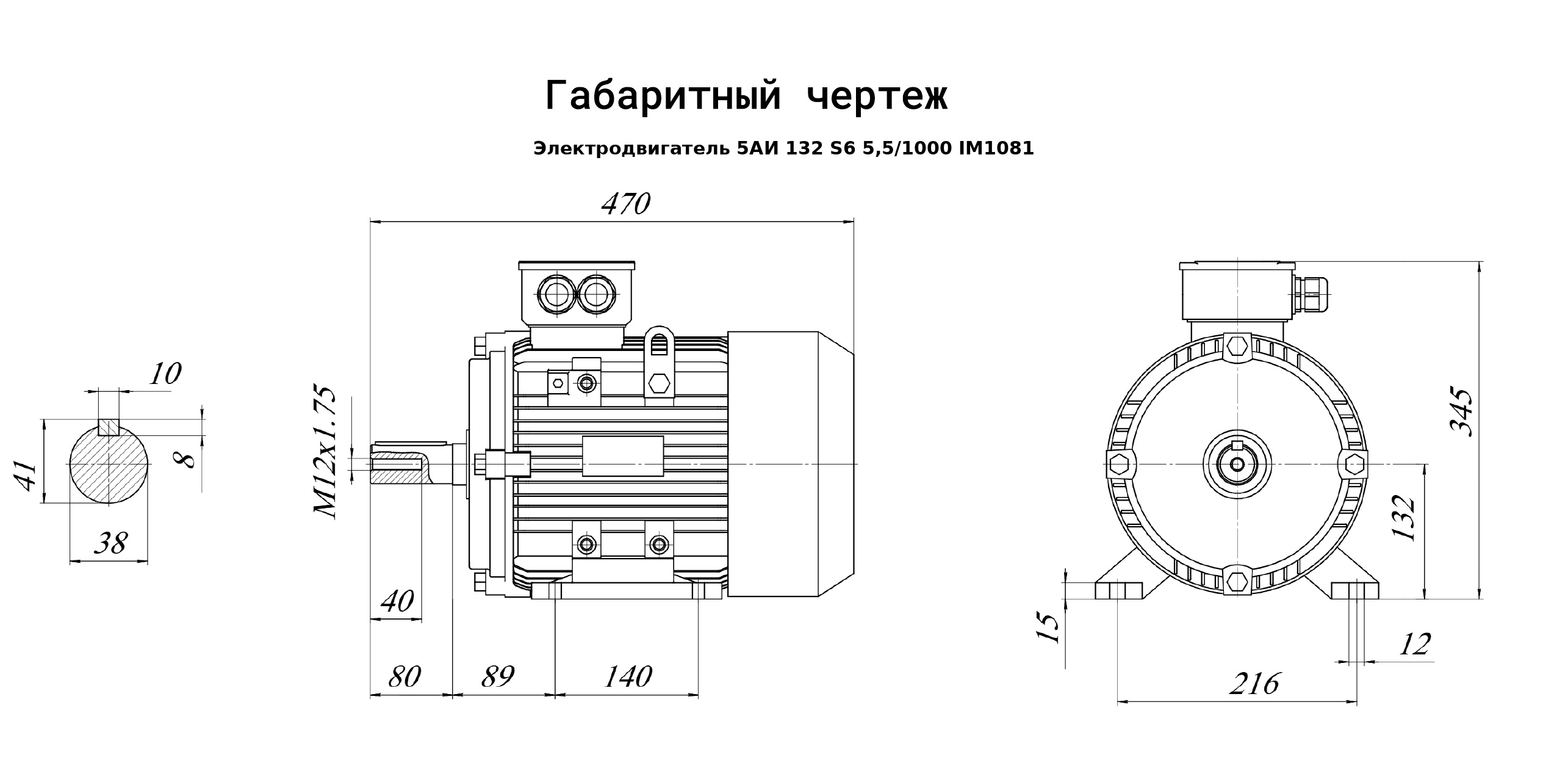

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности
• Посадочная высота оси вращения — 132 мм; при замене штатного агрегата этот размер должен совпасть
• При массе 68 кг и габаритах 300×470×350 мм двигатель монтируется без специальной подъёмной техники, но раму нужно проверить на нагрузку
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Назначение — привод технологических машин цехового уровня. Мощность 5,5 кВт при 1000 об/мин подбирается под момент сопротивления конкретного агрегата.

Преимущества

• Пониженная частота вращения способствует снижению шума и износа подшипникового узла по сравнению с быстроходными исполнениями равной мощности
• Мягкий разгон снижает динамические нагрузки на приводимый механизм
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• По паспорту КПД 85 %, cos φ 0,82 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Пусковой ток превышает номинальный в 7 раза, пусковой момент — в 2,1: по этим цифрам проверяется возможность прямого пуска
• Общепромышленное исполнение: базовая серия без специализации под крановые (МТ, АМТ) или частотно-регулируемые (АДЧР) приводы — доступнее специализированных при типовых задачах

В Электрогидромаше двигатель можно купить с гарантией и получить помощь в подборе. Если меняете вышедший из строя агрегат, пришлите его марку — проверим взаимозаменяемость по мощности, оборотам и присоединительным размерам.
