Электродвигатель 5АИ 132 М2 11/3000 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 11 кВт. Двухполюсная машина с синхронной частотой 3000 об/мин. Высокие обороты позволяют отказаться от повышающей передачи между двигателем и рабочим органом. IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Расшифровка марки: 132 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Водоснабжение и насосные станции — привод центробежных насосов
• Компрессорное оборудование
• Металлообработка — шлифовальные и заточные станки
• Деревообработка — приводы пильных и фрезерных узлов
• Судовое и портовое оборудование малой мощности

Условия эксплуатации и монтажа

• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении
• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Посадочная высота оси вращения — 132 мм; при замене штатного агрегата этот размер должен совпасть

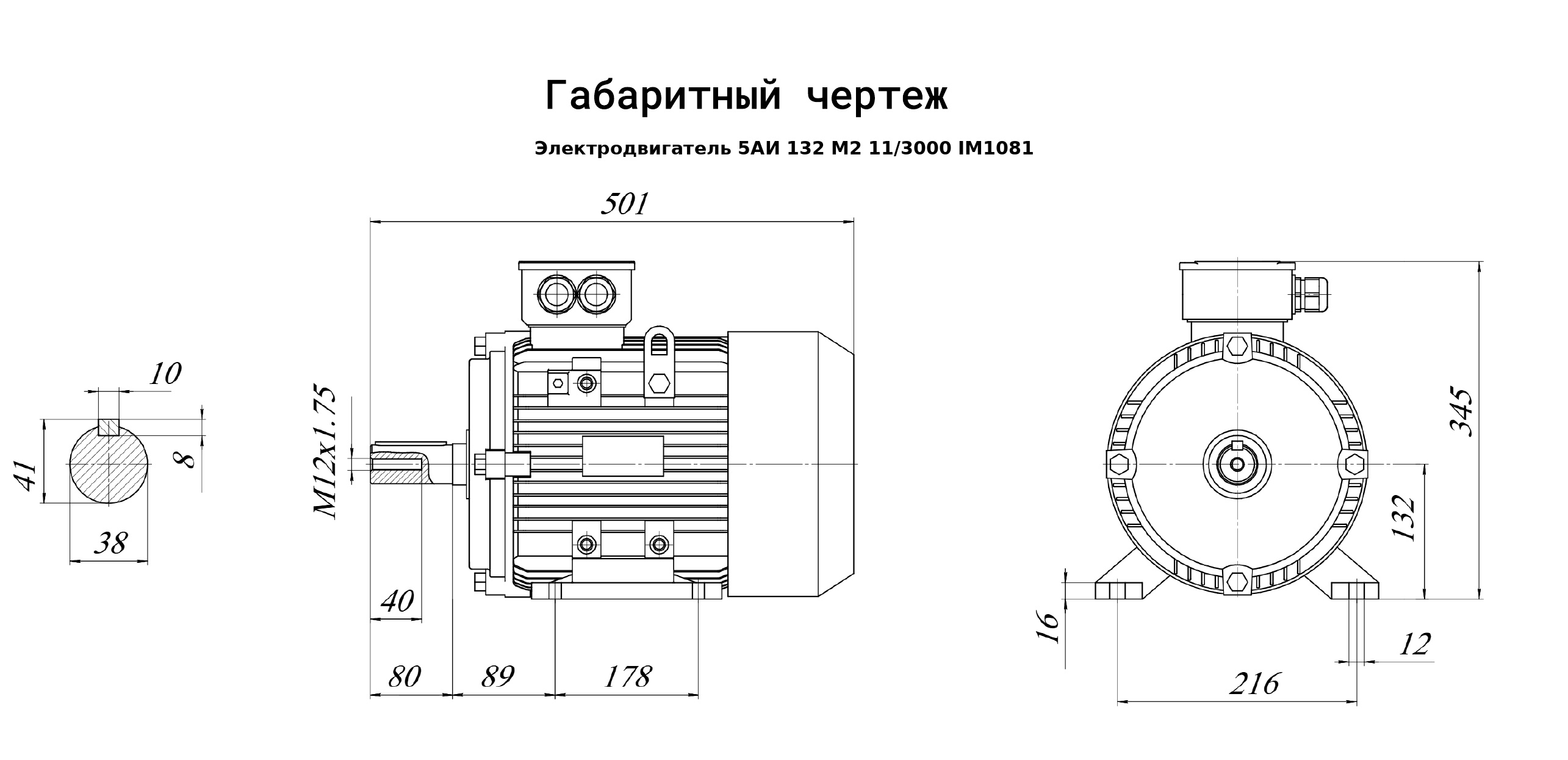

• Вес 71 кг, размеры 300×501×316 мм: заложите эти цифры в расчёт опорной конструкции
• Режим работы и климатическое исполнение согласуйте с менеджером до оформления заявки

Назначение

Используется как основной приводной двигатель технологических линий. При 11 кВт и 3000 об/мин он рассчитан на продолжительную работу с постоянной нагрузкой.

Преимущества

• Наибольшая удельная мощность в серии: при равных киловаттах масса и посадочные размеры меньше, чем у четырёх-, шести- и восьмиполюсных исполнений
• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• КПД 88 % и cos φ 0,9 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Данные по пуску: ток 7,5 Iн, момент 2,2 Мн — этого хватит для расчёта пусковой аппаратуры
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

Электрогидромаш отгружает электродвигатели АИР и 5АИ напрямую, без посредников. Гарантия производителя, склад, консультация инженера при подборе. Опишите приводимый механизм — предложим подходящий типоразмер и исполнение.
