Электродвигатель 5АИ 100 S4 3/1500 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 3 кВт. Число полюсов — четыре, синхронная частота вращения 1500 об/мин. Самая востребованная скорость в промышленном приводе. IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. В обозначении число 100 означает высоту оси вращения в миллиметрах, а цифра после буквы — количество полюсов.

Отрасли применения

• Станкостроение и ремонтные производства
• Деревообработка — станки и подающие механизмы
• Вентиляция — канальные и радиальные вентиляторы
• Строительная техника — бетоносмесители, растворонасосы
• Пищевая промышленность — тестомесы, дозаторы, транспортёры

Условия эксплуатации и монтажа

• Крепление на лапы требует ровного основания; при монтаже на сварную раму проверьте плоскостность опорной поверхности
• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Убедитесь, что рама рассчитана на высоту оси вращения 100 мм

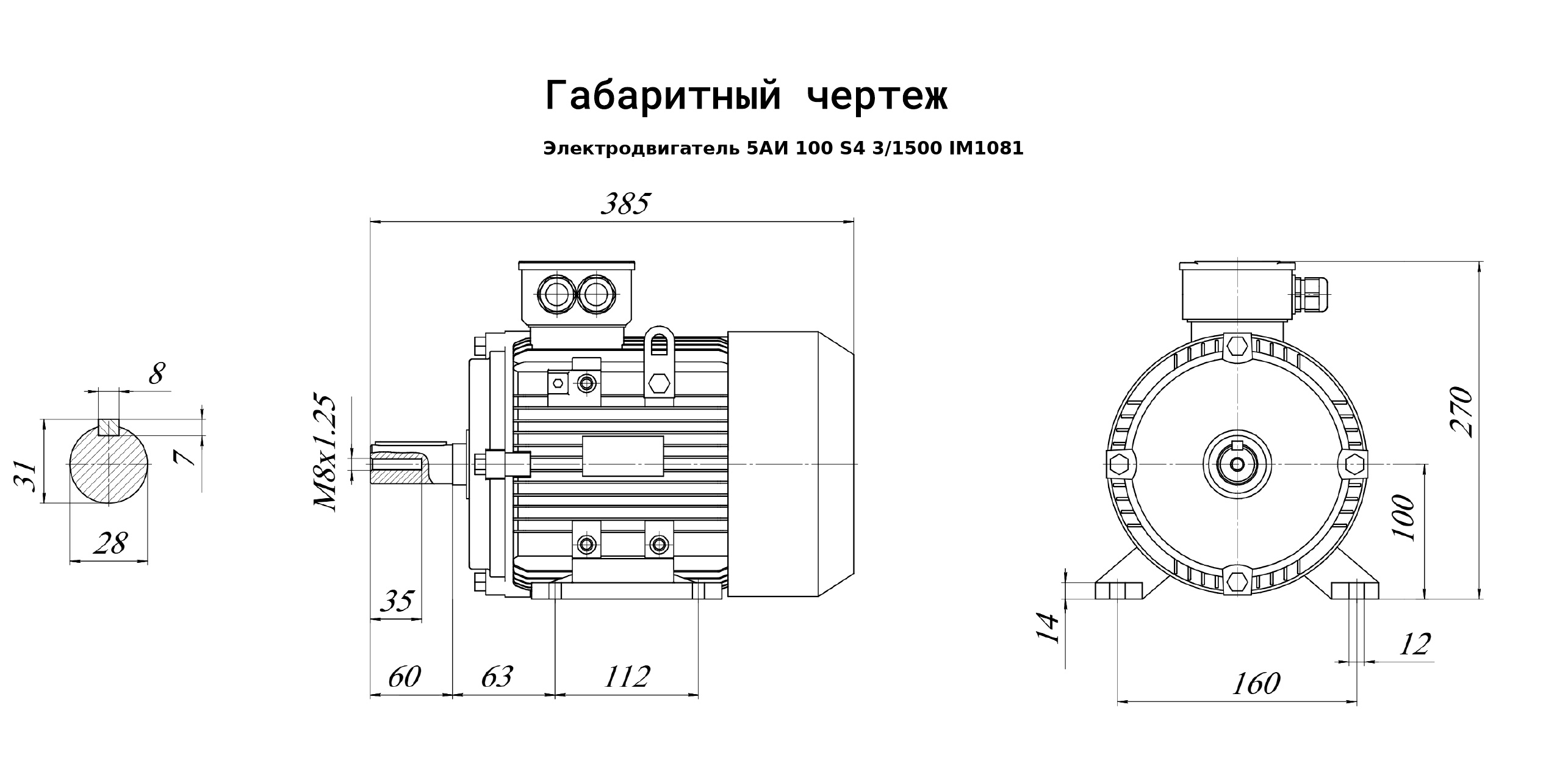

• При массе 27,5 кг и габаритах 270×385×250 мм двигатель монтируется без специальной подъёмной техники, но раму нужно проверить на нагрузку
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Двигатель служит приводом промышленного оборудования средней мощности. Сочетание 3 кВт и синхронной частоты 1500 об/мин закрывает основной парк насосов, вентиляторов и конвейеров на производстве.

Преимущества

• Самая распространённая частота вращения: подбор под существующий механизм обычно не требует пересчёта передачи
• Умеренные обороты снижают шум и вибрацию по сравнению с двухполюсным исполнением равной мощности
• Установка на лапы допускает регулировку положения при центровке, что упрощает монтаж на существующей раме
• КПД 82 % и cos φ 0,83 — параметры для расчёта потребления и подбора пусковой аппаратуры
• Пусковые характеристики указаны в паспорте (7 по току, 2,3 по моменту) — не придётся запрашивать их у завода
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

В Электрогидромаше двигатель можно купить с гарантией и получить помощь в подборе. Если меняете вышедший из строя агрегат, пришлите его марку — проверим взаимозаменяемость по мощности, оборотам и присоединительным размерам.
