Электродвигатель 5АИ 100 S2 4/3000 IM3081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 4 кВт. Два полюса, синхронная частота 3000 об/мин. Самая быстроходная группа серии: мощность снимается с меньшего сердечника, отсюда выигрыш по массе и посадочным размерам. Исполнение IM3081 — только фланец, без лап. Двигатель крепится непосредственно к корпусу насоса, редуктора или коробки передач и опоры на раму не требует. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Расшифровка марки: 100 — высота оси вращения в миллиметрах, цифра за буквенным индексом — число полюсов.

Отрасли применения

• Судовое и портовое оборудование малой мощности
• Водоснабжение и насосные станции — привод центробежных насосов
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Компрессорное оборудование
• Вентиляция и кондиционирование — вентиляторы среднего и высокого давления

Условия эксплуатации и монтажа

• Отсутствие лап означает, что двигатель нельзя временно опереть на раму при обслуживании — предусмотрите такелаж
• Вся масса двигателя приходится на фланцевое соединение — убедитесь, что корпус механизма рассчитан на такую нагрузку
• Высота оси 100 мм — ключевой размер при подборе замены, проверьте его в первую очередь

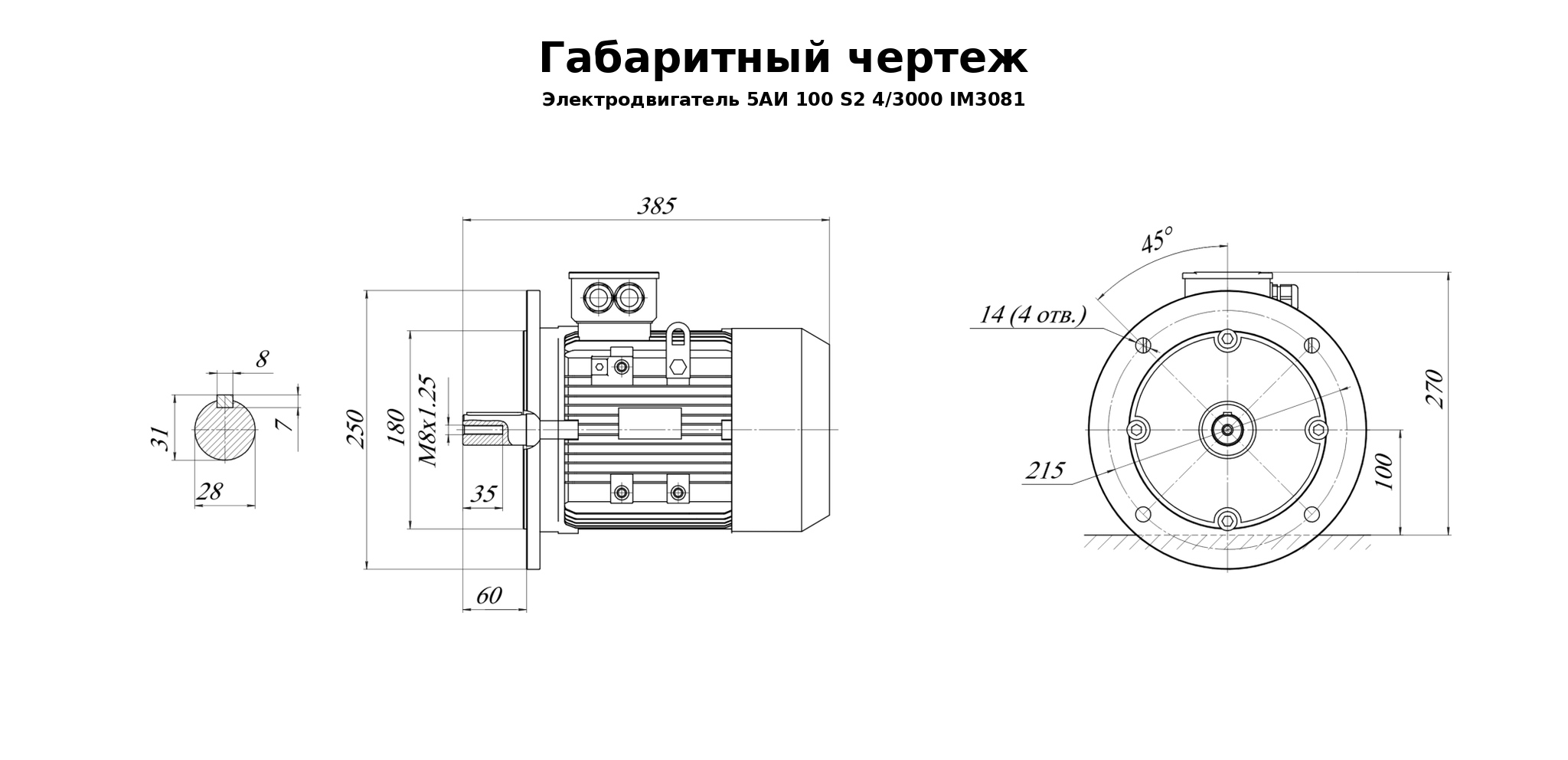

• Габариты 270×385×250 мм и масса 26 кг — исходные данные для компоновки узла и выбора такелажа
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Назначение — привод технологических машин цехового уровня. Мощность 4 кВт при 3000 об/мин подбирается под момент сопротивления конкретного агрегата.

Преимущества

• Наибольшая удельная мощность в серии: при равных киловаттах масса и посадочные размеры меньше, чем у четырёх-, шести- и восьмиполюсных исполнений
• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Фланцевое присоединение обеспечивает соосность конструктивно — не нужна центровка при монтаже и повторная после ремонта
• По паспорту КПД 88 %, cos φ 0,87 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Пусковой ток превышает номинальный в 7,5 раза, пусковой момент — в 2,2: по этим цифрам проверяется возможность прямого пуска
• Это общепромышленная серия, а не крановая (МТ, АМТ) и не частотно-регулируемая (АДЧР): при обычных приводных задачах она обходится дешевле специализированных

Электрогидромаш поставляет общепромышленные электродвигатели с гарантией и складским наличием по ходовым позициям. Инженеры помогут выбрать между исполнениями и проверят, встанет ли двигатель на существующее место.
