Электродвигатель 5АИ 100 S2 4/3000 IM2081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 4 кВт. Два полюса, синхронная частота 3000 об/мин. Самая быстроходная группа серии: мощность снимается с меньшего сердечника, отсюда выигрыш по массе и посадочным размерам. Монтаж по IM2081: опора на четыре лапы с одновременной возможностью фланцевого присоединения. Такое исполнение чаще других берут «про запас» — оно закрывает обе схемы установки. 5АИ — унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Цифра 100 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Вентиляция и кондиционирование — вентиляторы среднего и высокого давления
• Судовое и портовое оборудование малой мощности
• Деревообработка — приводы пильных и фрезерных узлов
• Химические производства — приводы циркуляционных насосов
• Полиграфия и упаковочные линии

Условия эксплуатации и монтажа

• При фланцевом креплении лапы можно не задействовать, но масса двигателя тогда полностью ложится на фланцевое соединение
• Комбинированное исполнение позволяет вести монтаж по любой из двух схем — выберите ту, что даёт лучшую жёсткость узла
• Посадочная высота оси вращения — 100 мм; при замене штатного агрегата этот размер должен совпасть

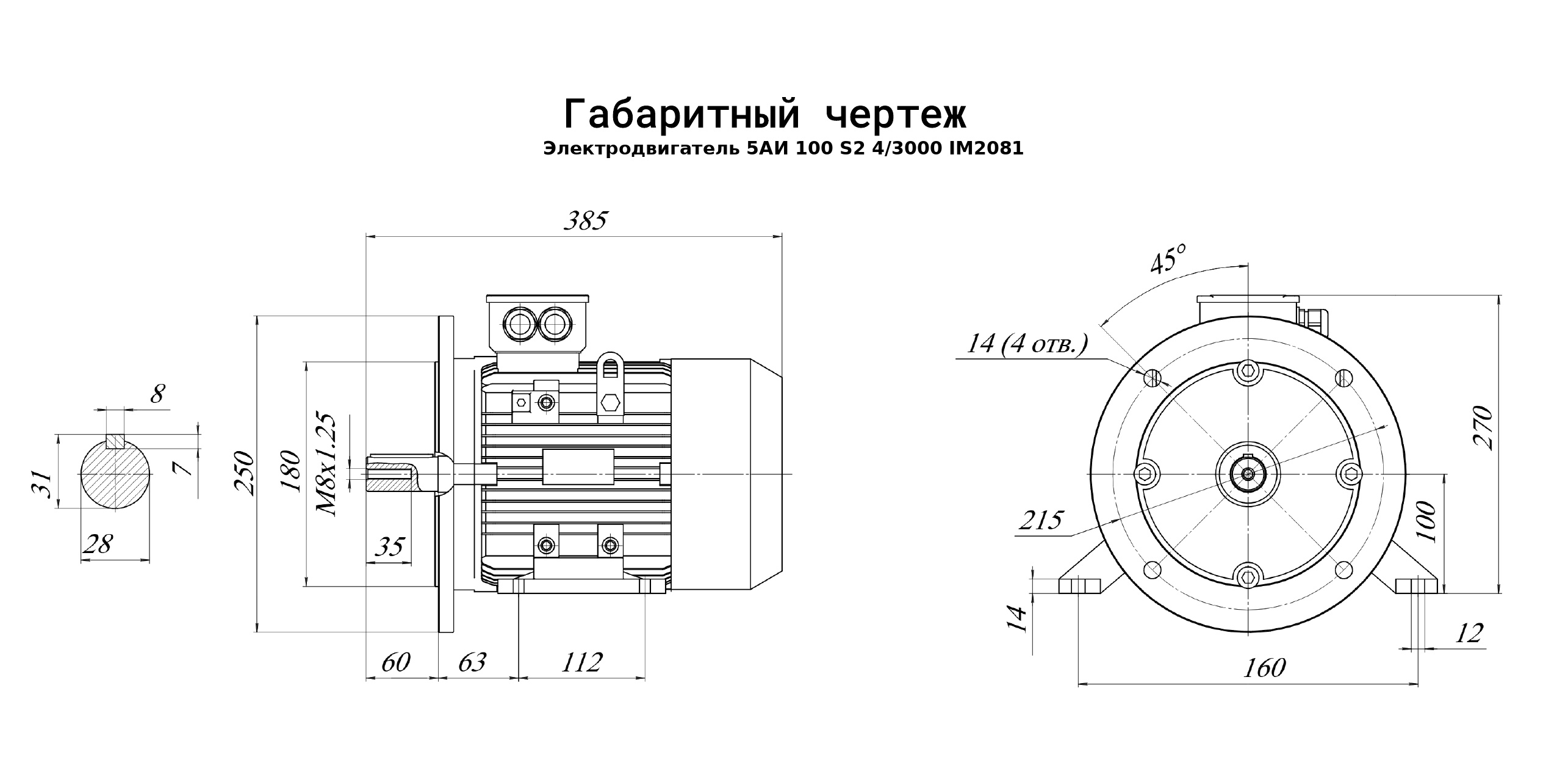

• Массогабаритные данные (26 кг, 270×385×250 мм) нужны для проверки, встанет ли двигатель в имеющееся место
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Используется как основной приводной двигатель технологических линий. При 4 кВт и 3000 об/мин он рассчитан на продолжительную работу с постоянной нагрузкой.

Преимущества

• Высокие обороты позволяют подключать рабочую машину напрямую, без повышающей передачи
• Наибольшая удельная мощность в серии: при равных киловаттах масса и посадочные размеры меньше, чем у четырёх-, шести- и восьмиполюсных исполнений
• Лапно-фланцевое исполнение подходит под две схемы монтажа сразу — одна позиция закрывает больше вариантов установки
• Заявленный КПД 88 % и коэффициент мощности 0,87 позволяют оценить реальное потребление до покупки
• Кратность пускового тока 7,5 и пускового момента 2,2 — данные для проверки, потянет ли сеть прямой пуск
• Базовое общепромышленное исполнение — в отличие от крановых МТ и АМТ или частотно-регулируемых АДЧР, рассчитано на типовые приводы с питанием от сети

Купить двигатель можно в Электрогидромаше: гарантия производителя, наличие на складе по ходовым позициям, отгрузка по всей России. Поможем сопоставить монтажное исполнение и присоединительные размеры с вашим оборудованием.
