Электродвигатель 5АИ 100 S2 4/3000 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 4 кВт. Исполнение на два полюса, 3000 об/мин синхронной частоты. Самый компактный вариант серии при заданной мощности. IM1081 — горизонтальное исполнение на лапах с одним концом вала. Самое ходовое монтажное решение для приводов с ремённой или муфтовой передачей. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Число 100 в марке — высота оси вращения в миллиметрах, цифра после буквенного индекса — число полюсов.

Отрасли применения

• Полиграфия и упаковочные линии
• Металлообработка — шлифовальные и заточные станки
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Судовое и портовое оборудование малой мощности
• Компрессорное оборудование

Условия эксплуатации и монтажа

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении
• Высота оси вращения 100 мм определяет посадочное место: сверьте её с чертежом рамы

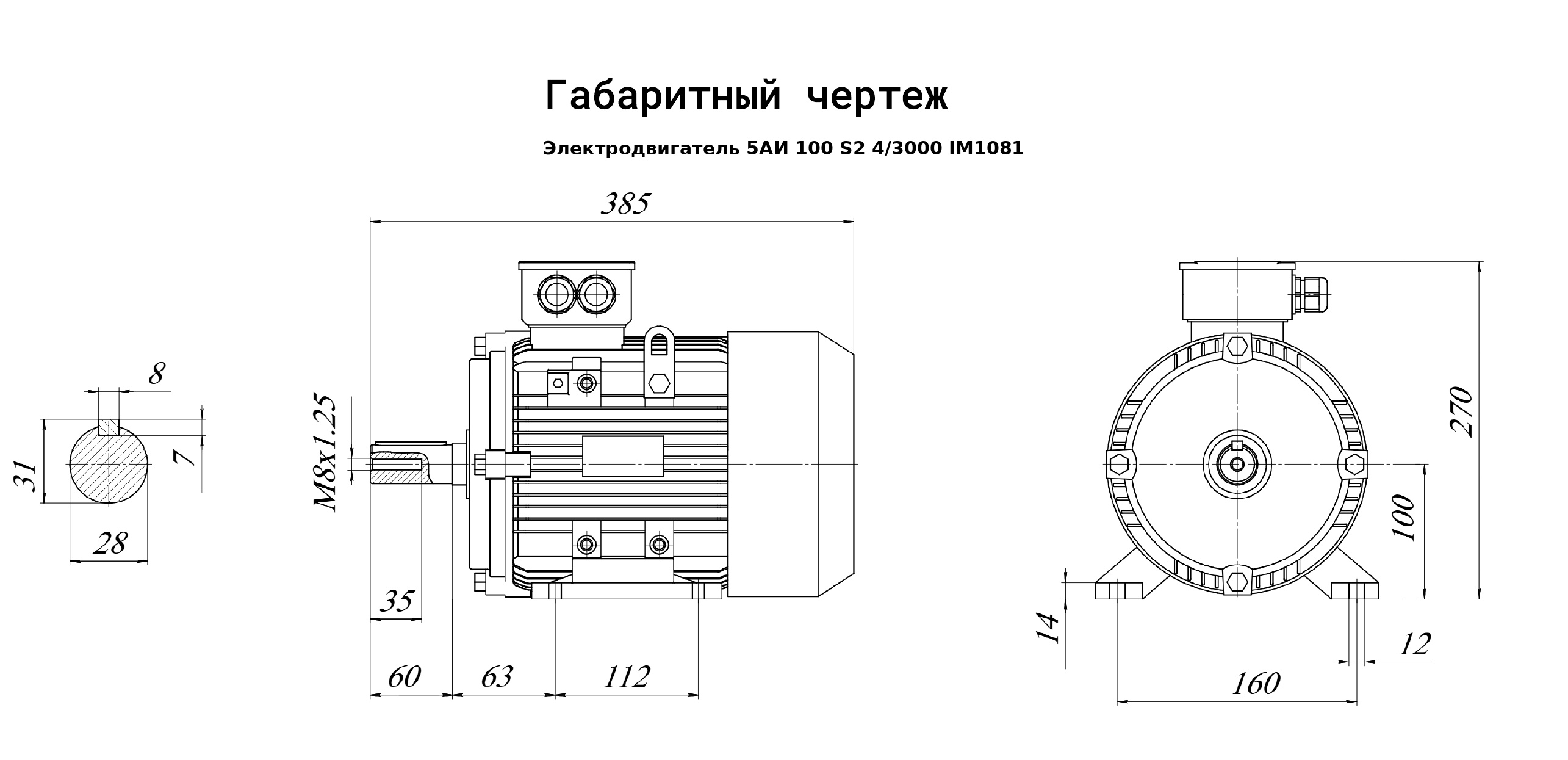

• Масса 26 кг, габариты 270×385×250 мм — учитывайте при расчёте рамы и подъёмных работ
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Задача двигателя — обеспечить вращение рабочего органа машины средней мощности. Параметры 4 кВт и 3000 об/мин определяют требования к пусковой аппаратуре и питающей линии.

Преимущества

• Наибольшая удельная мощность в серии: при равных киловаттах масса и посадочные размеры меньше, чем у четырёх-, шести- и восьмиполюсных исполнений
• Компактный корпус экономит место в машинном отделении и на раме агрегата
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• Заявленный КПД 88 % и коэффициент мощности 0,87 позволяют оценить реальное потребление до покупки
• Кратности 7,5 по току и 2,2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

Электрогидромаш поставляет электродвигатели серий АИР и 5АИ с гарантией производителя, ходовые типоразмеры есть на складе. Если сомневаетесь в подборе мощности, частоты вращения или монтажного исполнения — опишите механизм, наши инженеры подберут двигатель под вашу задачу.
