Электродвигатель 5АИ 100 L6 2,2/1000 IM1081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 2,2 кВт. Исполнение на шесть полюсов, 1000 об/мин синхронной частоты. Промежуточная ступень между универсальными 1500 и самыми тихоходными 750 об/мин. Исполнение IM1081 — лапы и один цилиндрический конец вала. Классический вариант для установки на раму, салазки или фундаментную плиту, когда передача идёт муфтой или ремнём. Индекс 5АИ обозначает унифицированную серию асинхронных машин с короткозамкнутым ротором. Цифра 100 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Конвейерное и транспортирующее оборудование
• Деревообработка — тихоходные подающие механизмы
• Вентиляция и дымоудаление — вентиляторы, дымососы
• Коммунальное хозяйство — насосное оборудование
• Пищевые производства — смесители, тестомесильные машины

Условия эксплуатации и монтажа

• Для ремённой передачи предусмотрите салазки или натяжное устройство: лапное исполнение позволяет смещать двигатель при натяжении

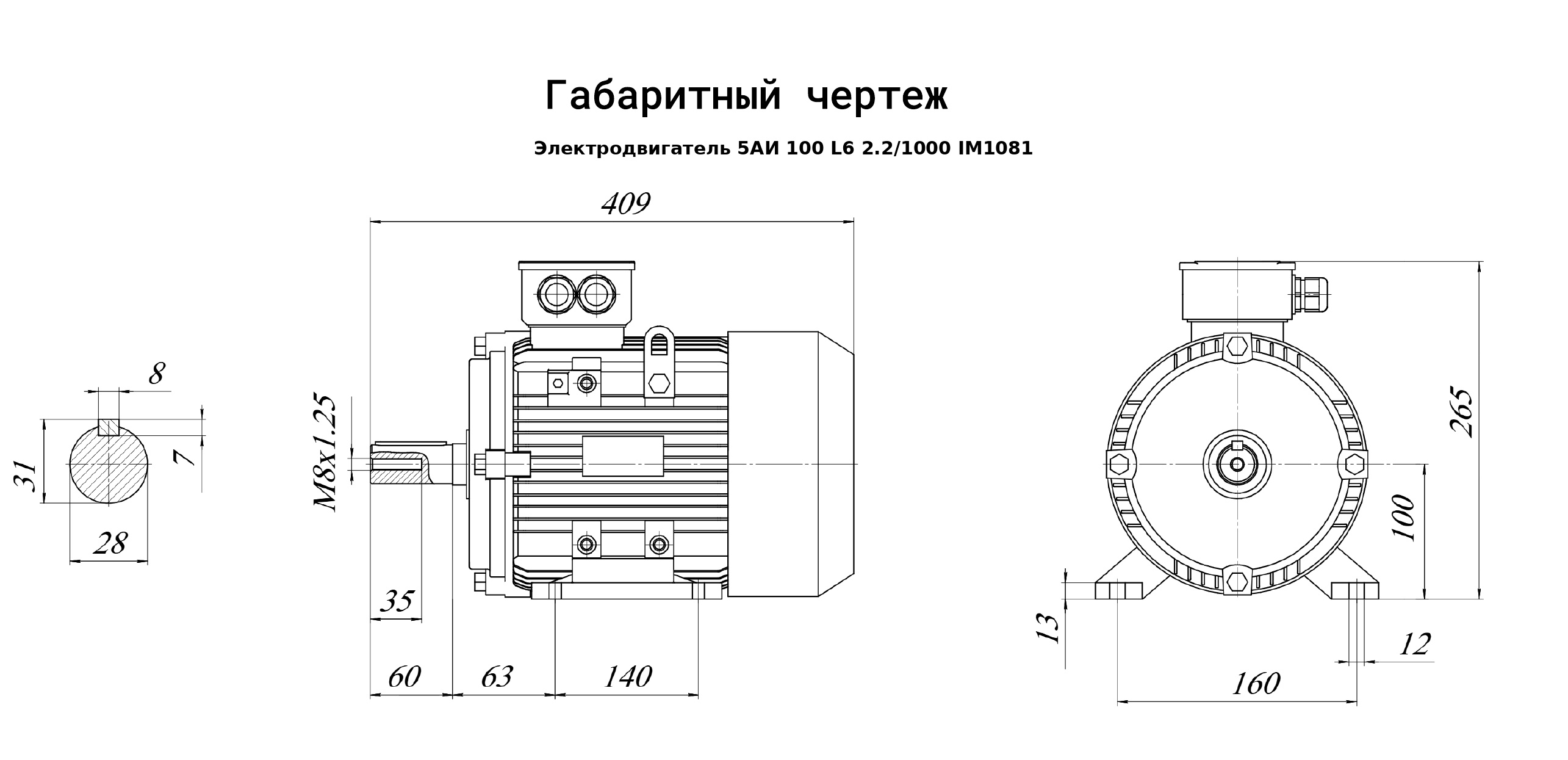

• Проверьте межосевые расстояния лап и высоту оси вращения — при замене штатного двигателя они должны совпасть
• Убедитесь, что рама рассчитана на высоту оси вращения 100 мм
• Массогабаритные данные (31,1 кг, 260×385×250 мм) нужны для проверки, встанет ли двигатель в имеющееся место
• Напряжение питания, степень защиты и класс изоляции уточняйте при заказе — в каталожных данных по этой позиции они не приведены

Назначение

Назначение — привод технологических машин цехового уровня. Мощность 2,2 кВт при 1000 об/мин подбирается под момент сопротивления конкретного агрегата.

Преимущества

• Тихоходный привод часто позволяет обойтись без редуктора и убрать одно звено из кинематики
• Меньшая скорость вращения — меньше требований к балансировке рабочего органа
• Лапное исполнение — самое распространённое: при выходе двигателя из строя замена находится быстрее, чем для фланцевых вариантов
• По паспорту КПД 81 %, cos φ 0,74 — этого достаточно, чтобы посчитать нагрузку на питающую линию
• Кратности 6 по току и 2 по моменту показывают, нужно ли устройство плавного пуска или достаточно прямого включения
• Общепромышленное исполнение: базовая серия без специализации под крановые (МТ, АМТ) или частотно-регулируемые (АДЧР) приводы — доступнее специализированных при типовых задачах
