Электродвигатель 5АИ 100 L2 5,5/3000 IM3081

О двигателе

Асинхронный электродвигатель общепромышленного назначения мощностью 5,5 кВт. Число полюсов — два, синхронная частота 3000 об/мин. Это верхняя граница по оборотам для асинхронных машин при питании от сети 50 Гц. IM3081 — чисто фланцевое исполнение с большим фланцем. Лап нет: вся нагрузка передаётся через фланцевое соединение, зато узел получается компактным и соосным по умолчанию. Марка начинается с 5АИ — это унифицированная серия асинхронных двигателей с короткозамкнутым ротором. Цифра 100 в марке указывает высоту оси вращения (мм), последняя цифра буквенно-цифрового индекса — число полюсов.

Отрасли применения

• Металлообработка — шлифовальные и заточные станки
• Судовое и портовое оборудование малой мощности
• Вентиляция и кондиционирование — вентиляторы среднего и высокого давления
• Пищевая промышленность — измельчители, сепараторы, гомогенизаторы
• Водоснабжение и насосные станции — привод центробежных насосов

Условия эксплуатации и монтажа

• Вся масса двигателя приходится на фланцевое соединение — убедитесь, что корпус механизма рассчитан на такую нагрузку
• Отсутствие лап означает, что двигатель нельзя временно опереть на раму при обслуживании — предусмотрите такелаж
• Убедитесь, что рама рассчитана на высоту оси вращения 100 мм

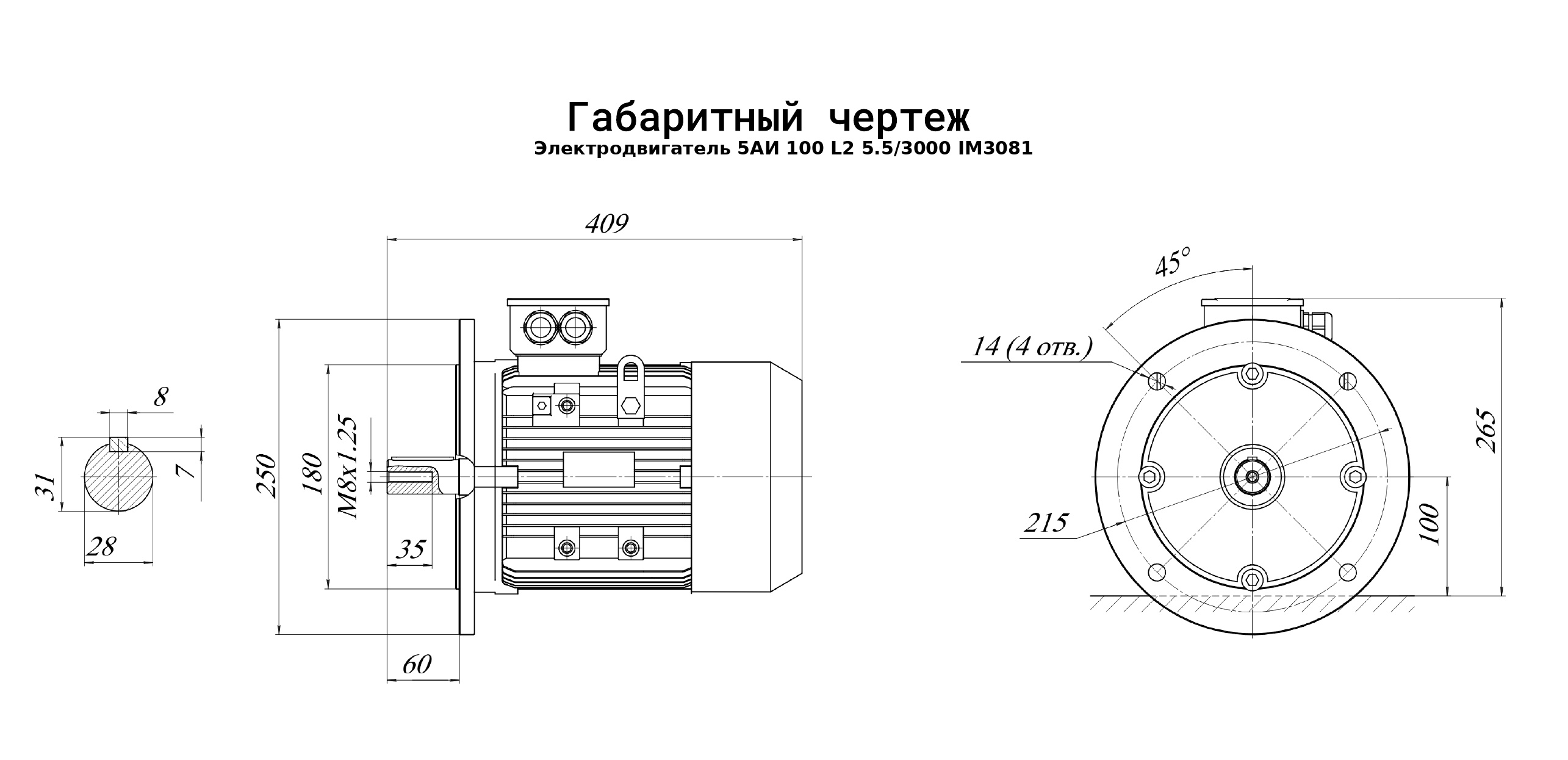

• Вес 20 кг, размеры 250×385×250 мм: заложите эти цифры в расчёт опорной конструкции
• Перед монтажом проверьте соответствие параметров сети и пусковой аппаратуры характеристикам двигателя

Назначение

Задача двигателя — обеспечить вращение рабочего органа машины средней мощности. Параметры 5,5 кВт и 3000 об/мин определяют требования к пусковой аппаратуре и питающей линии.

Преимущества

• Высокие обороты позволяют подключать рабочую машину напрямую, без повышающей передачи
• Быстроходное исполнение выгоднее по цене за киловатт, чем тихоходные аналоги той же мощности
• Отсутствие лап сокращает габарит узла: двигатель и рабочая машина собираются в компактный моноблок
• Энергетические показатели известны заранее: КПД 88 %, коэффициент мощности 0,88
• Пусковые характеристики указаны в паспорте (7,5 по току, 2,2 по моменту) — не придётся запрашивать их у завода
• Серия общепромышленного назначения: специализированные крановые (МТ, АМТ) и частотно-регулируемые (АДЧР) двигатели дороже и нужны только под свои режимы

Электрогидромаш отгружает электродвигатели АИР и 5АИ напрямую, без посредников. Гарантия производителя, склад, консультация инженера при подборе. Опишите приводимый механизм — предложим подходящий типоразмер и исполнение.
