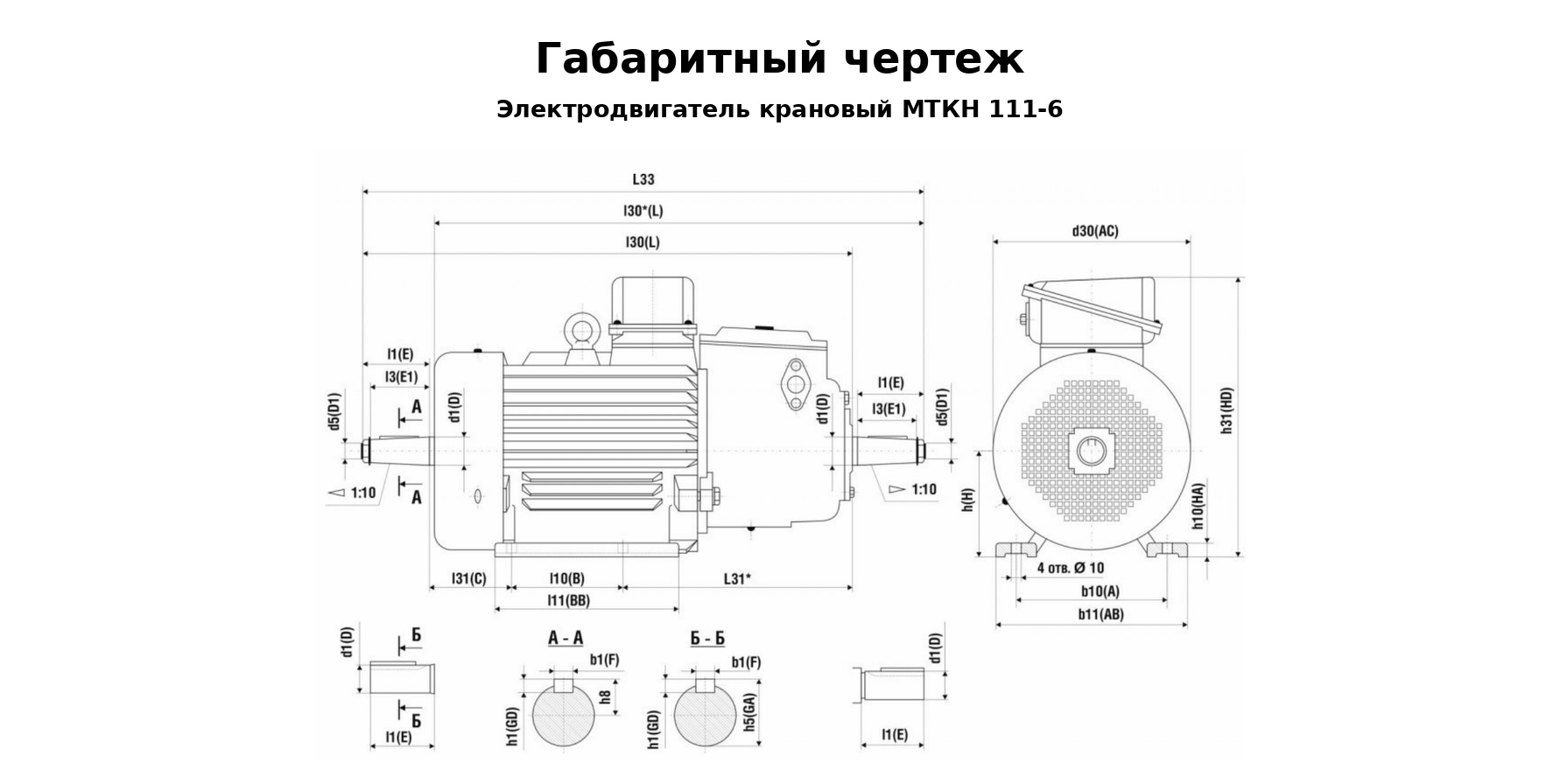

Электродвигатель крановый МТКН 111-6

О двигателе

Крановый асинхронный электродвигатель мощностью 3,5 кВт. Короткозамкнутый ротор означает фиксированную частоту вращения и простую конструкцию. Такие двигатели ставят на приводы передвижения, где плавный набор скорости не требуется. Шесть полюсов: рабочая частота вращения около 1000 об/мин при номинальной нагрузке. Индекс «Н» означает изоляцию класса H, рассчитанную на нагрев обмотки до 180 °C. МТ — основная крановая серия; модификации 4МТ, 5МТ и 4МТМ относятся к тому же ряду. В каталогах и прайс-листах эта же марка встречается в латинском написании — MTKH 111-6.

Отрасли применения

• Складская подъёмно-транспортная техника
• Механизмы передвижения мостовых кранов
• Приводы грузовых тележек
• Вспомогательные механизмы кранового оборудования
• Кран-балки и лёгкие подъёмные устройства

Условия эксплуатации и монтаж

• Пусковой ток у короткозамкнутых машин выше — проверьте, потянет ли питающая линия прямой пуск
• Плавный разгон в этой схеме возможен только через преобразователь частоты или устройство плавного пуска
• Вес машины 77 кг: при замене на действующем кране заранее продумайте схему подъёма
• Продолжительность включения (ПВ), степень защиты и климатическое исполнение уточняйте при заказе — в каталожных данных по этой позиции они не приведены
• Крановые серии рассчитываются на повторно-кратквременный режим: перед подбором определите фактическое число включений в час

Назначение

Назначение — привод крановых механизмов небольшой мощности: тележек, вспомогательных подъёмов, механизмов поворота. Паспортные 3,5 кВт при 865 об/мин.

Преимущества

• Простая схема подключения: пусковые резисторы и роторный контроллер не требуются
• Меньше узлов трения — выше межремонтный интервал при равных условиях
• Изоляция класса H с предельной температурой 180 °C даёт запас по нагреву при частых пусках и реверсах
• По паспорту КПД 74,5 %, коэффициент мощности 0,8 — этого достаточно для проверки существующей проводки
• Кратность максимального момента 2,8 — запас на преодоление кратковременных перегрузок при подъёме
• Крановое исполнение рассчитано на повторно-кратковременный режим S3 с частыми пусками и реверсами — общепромышленные серии АИР и 5АИ в таком режиме перегреваются
