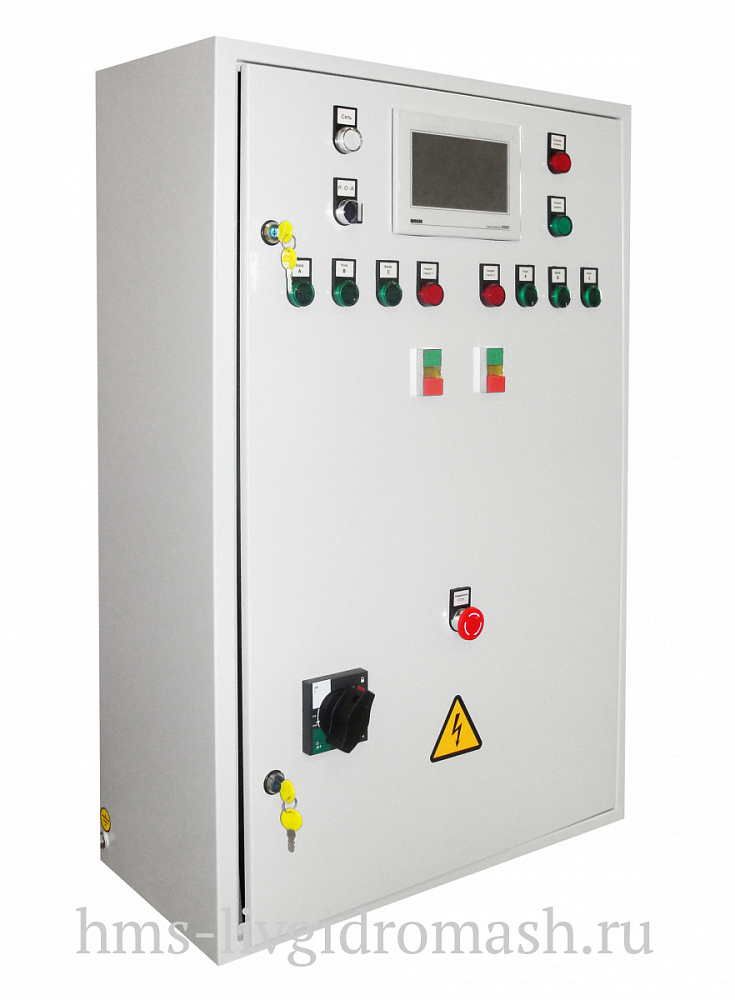

HMS Control SIDUS 140-П
Назначение
Линейка станций HMS Control Sidus предназначена для управления двумя погружными или полупогружными насосными агрегатами (Гном, Sidus, ЭЦВ и аналоги), применяемыми в канализации, водоснабжении, теплоснабжении и т.д.
HMS Control SIDUS - станция с каскадным управлением, в соответствии с сигналами управления. Сигналами управления могут служить как дискретные сигналы с поплавковых выключателей, электроконтактных манометров, электродных датчиков уровней, так и аналоговые.
Станция HMS Control SIDUS может эксплуатироваться при температуре от 0 до 40°С. Степень защиты от воды и пыли IP54.
|
Таблица 1 - Основные технические характеристики Наименование |
Значение |
|
Номинальное напряжение питания, В / частота тока, Гц |
~380/50 |
|
Количество вводов питания, шт. |
1 |
|
Допустимое отклонение напряжения питания от номинала, % |
+10… -15 |
|
Диапазон температуры эксплуатации, °С |
0…+40 (-40...+40) |
|
Максимальная мощность подключаемого электродвигателя (в зависимости от модификации)*, кВт. |
55 |
|
Номинальный ток подключаемого электродвигателя, А (в зависимости от модификации)* |
от 1,1 до 95 |
|
Степень защиты оболочки по ГОСТ 14254-80 |
IP54 (IP31) |
|
Расположение блока зажимов подключения ввода электропитания, электродвигателей и датчиков |
В нижней части шкафа |
|
Вид климатического исполнения и категория размещения по ГОСТ 15150-69 |
УХЛ4 (У2 |
Конструкция
В состав станции управления и защиты HMS Control SIDUS входят:
- Программируемое логическое реле Овен
- Система индикации и сигнализации
- Магнитные пускатели с тепловыми реле (опционально устройства плавного пуска)
- Органы управления и автоматы защиты
Базовая комплектация:
4 дискретных входа:
- Сухой ход
- Поплавок первого насоса
- Поплавок второго насоса
- Перелив
Индикация на лицевой панели:
- Сеть
- Насос 1 в работе
- Насос 2 в работе
- Авария насоса 1
- Авария насоса 1
- Нижний уровень
- Перелив
Применение
- для обеспечения управления, контроля и защиты центробежных насосов (Д, К, ЭЦВ, ГНОМ и т. п.) которые применяются в структурах занимающихся водоснабжением/водоотведением - водоканалы, ЖКХ .
- для обеспечения контроля и управления центробежными насосами (Д, К, ЭЦВ, ГНОМ и т. п.) работающими в системах водоснабжения /водоотведения промышленных предприятий.
- в сельском хозяйстве для контроля и защиты центробежных насосов (Д, К, ЭЦВ, ГНОМ и т. п.) задействованных в системах полива.
- системах повышения давления жилых и промышленных объектов
- на объектах теплоэнергетики для обеспечения управления, контроля и защиты центробежных насосов(Д, К, ЭЦВ, ГНОМ и т. д.) задействованных в системе обеспечения технической водой.
Особенности/преимущества
Основные возможности и дополнительные функции станций:
- ручное и автоматическое управление
- защита электродвигателя насоса от перегрева
- защита от заклинивания насоса (только в станциях с плавным пуском)
- возможность подключения датчиков протечек
- контроль температуры обмоток двигателя
- сигнал подключения пиковых насосов (опция)
- интеграция в промышленную сеть по протоколам Modbus RTU и TCP/IP (опция)
- сенсорная панель оператора (опция)
- контроль параметров питающей электрической сети (опция)
- контроль температуры подшипниковых узлов (опция)
